Центробежный насос для горячих жидкостей Norm SNKY 32-125

Цена: 115180 руб.

Технические данные

Расход, м3/ч: 13;
Напряжение, В: 380, 24;
Давление, м.в.ст.: 20;
Входной патрубок, мм: 50;
Мощность, кВт: 2,2;
Выходной патрубок, мм: 32;
Обороты в минуту: 2900.
ДхШхВ, см: 46,5х19х25.

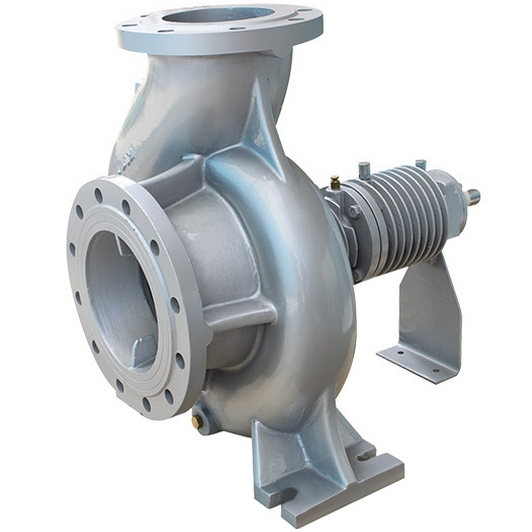

Центробежный насос для горячих жидкостей Norm SNKY 32-125
Центробежный высокотемпературный насос SNKY 32-125 одноступенчатого типа служит для перекачивания различных термомасел и не абразивных жидкостей с температурой до 320 °C. Оборудован встроенным теплообмеником, рабочая жидкость охлаждается до необходимой температуры.

Улиткообразный корпус насоса выполнен из высокопрочного чугуна. Закрытое рабочее колесо диаметром 125 мм тоже чугунное, отрегулировано в соответствии балансировочных допусков ISO 1940 класс 6.3. Фланцевые патрубки соответствуют ISO 7005-2/PN 16, диаметр всасывающего 50 мм, напорного 32 мм.

На SNKY 32-125 устанавливаются вращающиеся электродвигатели европейского стандарта IEC, двухполюсный 2900 об/мин или четырехполюсный 1450 об/мин.
Производительность насоса с двигателем 2900 об/мин составляет от 6 до 24 м3/час (от 100 до 400 л/мин.), напор соответственно от 16,5 до 31,0 м вод. ст. Оптимальная рабочая точка производительности 17 м3/час (283 л/мин.) при давлении 25 м вод. ст.
Производительность насоса с двигателем 1450 об/мин составляет от 6 до 11 м3/час (от 100 до 183 л/мин.), напор соответственно от 4,3 до 7,0 м вод. ст. Оптимальная рабочая точка производительности 8 м3/час (133 л/мин.) при давлении 5,5 м вод. ст.

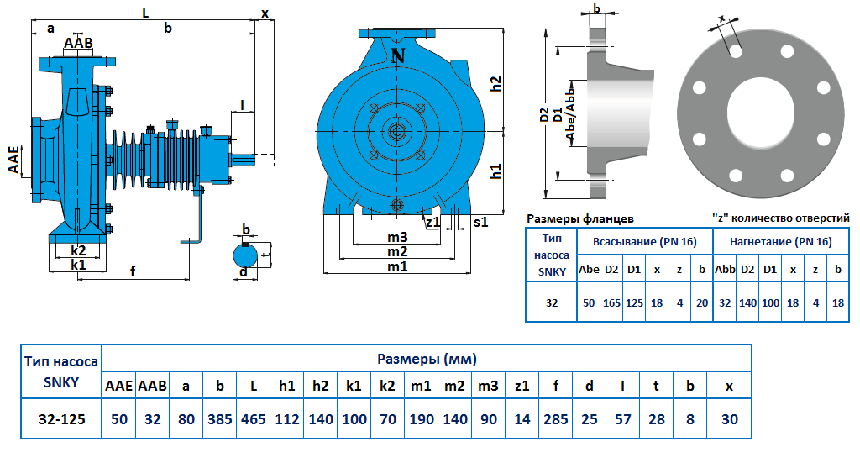

Габаритный чертеж насоса Netpomp SNKY 32-125




Центробежные насосы Norm SNKY производятся в Турции. Они могут перекачивать горячие масла и прочие жидкости с температурой до +320 °C. Удлиненный корпус насосов имеет встроенный теплообменник, который позволяет защитить подшипники и механические уплотнения насоса от высокой температуры.

Модельный ряд насосов SNKY включает модели с входными патрубками от 50 до 200 мм и выходными патрубками от 32 до 125 мм. Максимальная производительность для моделей этой линейки 350 м3/час, максимальный напор 105 метров водяного столба.

Конструкция насоса позволяет заменять внутренние детали насоса по мере их износа без демонтажа самой улитки. Любая внутренняя деталь насоса может быть заказана в качестве запчасти.

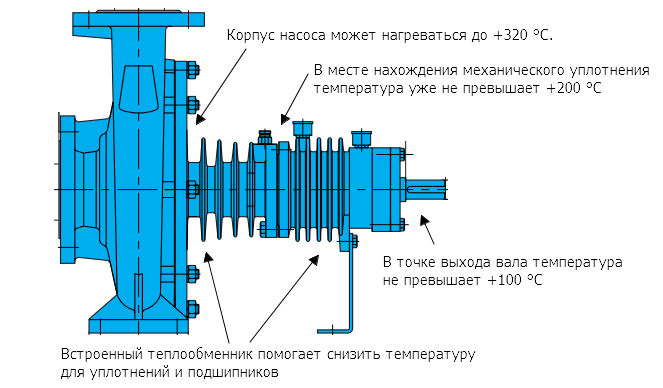

особенности конструкции насосов SNKY

Изображение 1. Особенности конструкции насосов SNKY

Расшифровка обозначения насосов SNKY

Для примера возьмем насос SNKY 65/200.
65 - диаметр напорного патрубка в мм.
200 - диаметр рабочего колеса в мм.

Условия эксплуатации

Максимальная температура перекачиваемой жидкости составляет +320 °C
Максимальное давление в корпусе насоса 16 бар.

При росте температуры жидкости максимально допустимое давление в корпусе насоса снижается (см. график ниже).

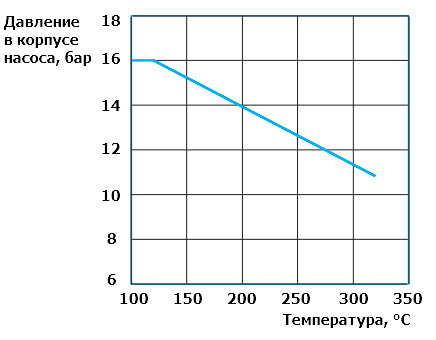

график зависимости максимальной допустимой температуры и давления в насосах SNKY

Изображение 2. График зависимости допустимого в корпусе насоса SNKY давления от температуры перекачиваемой жидкости.

Электродвигатели

На насосах SNKY могут устанавливаться как двухполюсные (2900 об/мин), так и четырехполюсные (1450 об/мин) электродвигатели европейского стандарта IEC.

Материалы конструкции

Корпус насоса по умолчанию выполнен из шаровидного чугуна.
Вал насоса сделан из хромовой стали AISI 420.

Рабочее колесо из чугуна.

В насосах использованы специальные подшипники с роликами и углеграфитовыми втулками, рассчитанными на высокую температуру.

По запросу насос может быть целиком выполнен из нержавеющей стали AISI 316.


Купить центробежный насос для горячих жидкостей Norm SNKY 32-125 Вы можете сделав заказ по электронной почте info@nasosy.pro или позвонив по телефону +7 (343) 311-13-14
Каталог: Насосы
Область применения: Насосы для масел
Принцип работы: Центробежные насосы
Производитель : Norm
