Насос для скважины Calpeda 4SDF_46/10EC

Цена: 29550 руб.

Технические данные

Расход, м3/ч: 4,2;
Положение насоса: Погружной;
Давление, м.в.ст.: 34;
Принцип действия: Центробежный;
Мощность, кВт: 0,75;
Тип привода: Электрический;
Обороты в минуту: 2900;
Выходной патрубок, мм: 32;
Напряжение, В: 380, 220;
ДхШхВ, см: 9,6x9,6x78;
Макс. темп. жидкости, °C: 25;
Вес, кг: 12,5;
Макс. вязкость, сстокс: 30.

Насос для скважины Calpeda 4SDF_46/10EC
Насос Calpeda 4SDF 46/10EC - это погружной скважинный электронасос для глубоких водяных скважин с диаметром 4 дюйма/10,16 см (DN 10 см). Плавающая радиальная конструкция рабочих колес, 10 рабочих ступеней. Корпус и вал насоса выполнены из нерж. стали AISI 304/ AISI 430 F, ступени из норила. Насос используется в промышленности и в быту, в системах автономного водопровода, для орошения полей (ирригации), в установках пожаротушения. Показатели производительности: оптимальная рабочая точка 4,2 кубометра в час (70 литров в минуту) при давлении 34,0 метра водяного столба. КПД насоса в указанной точке 56%. Общая производительность колеблется от 0,9 до 6,0 кубометров в час (от 15,0 до 100,0 литров в минуту), при напоре от 15,3 до 55,5 метров водяного столба. Скважинный насос Calpeda 4SDF 46/10EC оснащен электрической моделью двигателя, число оборотов - 2900 в минуту. Мощность индукционного 2-х полюсного электродвигателя 0,75 кВт. Требующееся напряжение сети 220/380 вольт.

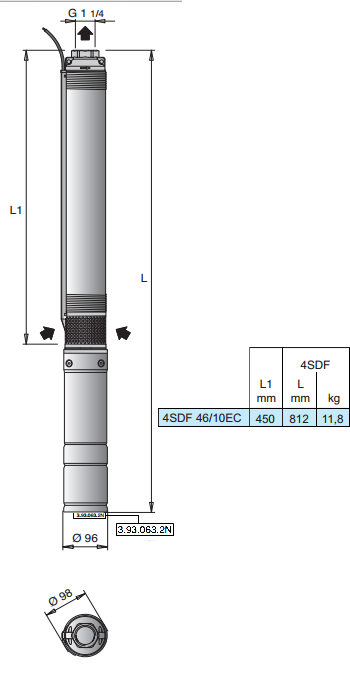

Габаритный чертеж насоса Calpeda 4SDF 46/10EC


Габаритный чертеж насоса Calpeda 4SDF 46/10EC

Универсальная серия скважинных насосов SD итальянской фирмы Calpeda с корпусами из высоколегированной нержавеющей стали AISI 304 имеет высочайший уровень надежности и энергоэффективности. Они могут использоваться для подачи воды из глубоких скважин как для бытовых нужд, так и для промышленного, противопожарного и сельскохозяйственного применения. Данные насосы работают в погруженном состоянии

Ограничения по эксплуатации

· Возможна работа в круглосуточном режиме
· Температура среды: для двигателей диаметром 4дюйма — до 35°С; для двигателей диаметром 6 дюймов — до 25°С
· Содержание песка в воде (максимальное): 150 г/м3.

Конструктивные элементы

Рабочие колеса

Плавающие радиальные колеса

4SDF 16, 22, 36, 46, 54

Радиальные колеса

4SD 31 - 6SDN 12,16,21

Полуосевые колеса

4SD 8,10,15 - 6SD 18,19,20

Резьбовой раструб стандарта ISO 228.
В корпусе подающей части имеется встроенный обратный клапан.

Электродвигатель 2-полюсный индукционный, со сменной обмоткой (3000 об/мин)
Соединительные приспособления по своим размерам соответствуют стандартам NEMA
Рабочая частота 50 Гц
Напряжение:
-монофазный двигатель: 220 вольт - до 2,2 кВт для диаметра 4”
-трехфазный двигатель: 220/380 вольт для диаметра 4”
-трехфазный двигатель: 380/660 вольт, для диаметра 6”

При мощности более 7,5 кВт рекомендуется пуск: звезда/треугольник статорное сопротивление либо мягкий старт.

Двигатели

Скорость потока (мин.)

Температура воды (макс.)

Количество пусков (макс.)

4”

0,08 см/сек

35 °C

20

6”

0,50 см/сек (для мощности 18,5 ÷ 30 кВт), 0,20 см/сек (для мощности 4 ÷ 15 кВт)

25 °C

15

Возможна эксплуатация под водой в круглосуточном режиме
Изоляция класса F
Защита класса IP 68
У двигателей 6” провода из PVC

Кабель

Двигатель 230В - 50Гц - 1 ~
Тип 4CS 0,37 ÷ 2,2 кВт

Сечение 3x2 + 1G2 мм2

Длина
2 метра

Двигатель 400В - 50Гц - 3 ~
Тип 4CS 0,37 ÷ 1,5 кВт, тип4CS 2,2 ÷ 5,5 кВт

Сечение
3x2 + 1G2 мм2 3x2 + 1G2 мм2

Длина
2метра
3метра

Тип 6CS 26 - 30 кВт,тип 6CS 4 ÷ 22 кВт

3 x (1x4) мм2 3 x (1x6) мм2

3,5 метра

Конструкционные материалы


Насос


Элемент

6SD

4SD, 4SDF

Уплотнительные кольца

Сталь Cr-Ni AISI 304

Роторное колесо
Диффузор
Корпус ступеней (4,6SD)

GFN2V* (норил)

GFN2V* (норил) для модели 4SDF
(лексан 141 R*)
Поликарбонат

Корпус ступеней (4SDF)

Сталь Cr-Ni AISI 304



Вал

Сталь Cr AISI 430 F

Наружный защитный кожух

Сталь Cr-Ni AISI 304

Всасывающая втулка
Подающая часть

Бронза ASTM C90500

Направляющий подшипник

Резина

Термопластик

Винты

Сталь Cr-Ni AISI 304

Фильтр

Сталь Cr-Ni AISI 430

Двигатель


Часть

6CS

4CS

Наружный каркас

Сталь Cr-Ni AISI 304

Вал

Сталь термообработанная Cr AISI 420

Сталь Cr-Ni-Mo 1.4436

Осевой подшипник

- Колеблющиеся пластины

с масляным заполнением

Направляющий подшипник



Графит

Другие исполнения по запросу

-с другими напряжениями
-с двигателем FK
-с возможностью перекачки жидкостей с более высокой температурой

Доставка


Доставка по России
Доставим любой насос серии SD по всей территории России, а также Узбекистана, Кахахстана и Беларуси. Доставка осуществляется через автотранспортную компанию.


Купить насос для скважины Calpeda 4SDF_46/10EC Вы можете сделав заказ по электронной почте info@nasosy.pro или позвонив по телефону +7 (343) 311-13-14
