Канализационный насос Zenit SBN_4000/4/150_F

Цена: 912220 руб.

Технические данные

Расход, м3/ч: 252;
Положение насоса: Погружной;
Давление, м.в.ст.: 29;
Принцип действия: Центробежный;
Мощность, кВт: 30;
Тип привода: Электрический;
Обороты в минуту: 1450;
Диаметр твердых включений, мм: 90;
Напряжение, В: 380;
Выходной патрубок, мм: 150;
Макс. темп. жидкости, °C: 40;
ДхШхВ, см: 70x52x116;
Макс. вязкость, сстокс: 30;
Вес, кг: 410;
Взрывозащита: Да.

Канализационный насос Zenit SBN_4000/4/150_F
Погружной фекальный насос Zenit SBN_4000/4/150-F относится к серии наиболее мощных насосов, используемых для очень грязной воды с твердыми телами и другими активными осадками. Данную модель лучше всего применять в очистных сооружениях, системах канализации, установках для подъема стоков и им подобных устройствах.

Модель имеет чугунный корпус и чугунную двухканальную закрытую крыльчатку. Большой свободный интегральный просвет позволяет выброс твердых тел, что предотвращает блокировку. Свободный проход твердых частиц до 90 мм.

У насоса горизонтальный фланцевый напорный патрубок 150 мм и удобная рукоятка. Внутри расположены механические уплотнения из карбида кремния, установленные серийно в масляном осматриваемом колодце.
Насос оборудован системой кабельной муфты для обеспечения водонепроницаемости.

Насос устанавливается на грунт на дополнительно приобретаемую опору на глубину до 20 метров.

По запросу поставляются насосы с системой охлаждения для вертикальной и горизонтальной сухой установки. В качестве охлаждающей жидкости можно использовать откачиваемую жидкость, если она не очень вязкая, не имеет много примесей, или жидкость, поступающую из внешнего источника.

Производительность насоса колеблется от 40 до 280,8 м3/час (от 670 до 4680 л/мин), напор от 27,9 до 37,3 метров водяного столба. При этом оптимальная рабочая точка 252 м3/час (4200 л/мин) при давлении 29 метров водяного столба.

Насос оснащен электродвигателем мощностью 30 кВт, тепловой защитой внутри статора и датчиком для обнаружения протечек воды через механическое уплотнение. Рассчитан на 20 запусков в час.

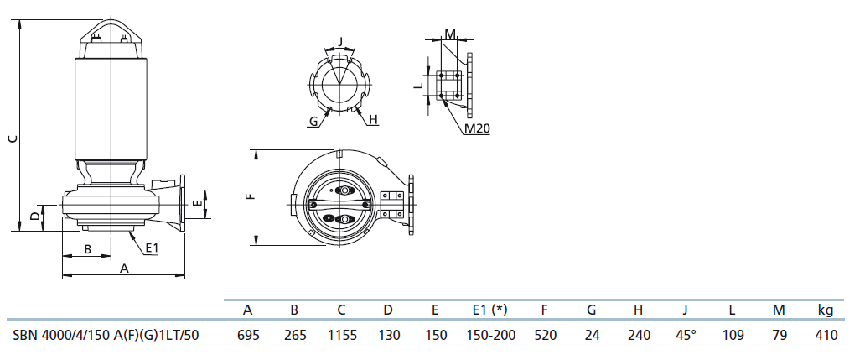

Габаритный чертеж насоса Zenit SBN_4000/4/150-F





Погружные канализационные насосы серии MAN, SM, SB итальянской фирмы Zenit рассчитаны на взаимодействие с чистой водой, биологически загрязненными жидкостями, бытовыми, канализационными стоками и др. Эти насосы могут пропускать воду не только с твердыми, но также и с короткими волокнистыми частицами. Данные электронасосы имеют мощные износостойкие чугунные корпуса и высочайшее бескомпромиссное качество изготовления. Проектирование и сборка данных серий осуществляется строго в Италии на головном заводе компании Zenit.

В чем отличия между насосами MAN, SM, SB?

Насосы серии MAN имеют одноканальную открытую крыльчатку. Это более простые в изготовлении насосы, поэтому они дешевле, чем SM и SB, однако меньшая энергоэффективность ограничивает максимальную мощность насосов MAN на уровне 4,1 кВт. Открытое рабочее колесо обладает чуть более высокой стойкостью к загрязнению и заклиниванию (по сравнению с SM, SB).

Насосы серии SM имеют одноканальную закрытую крыльчатку. По сравнению с серией MAN это более энергоэффективные, но и более дорогие насосы мощностью от 3 до 22 кВт. Насосы SM подразделяются на менее мощные SMP (от 3 до 16,4 кВт) и более мощные SMN (22 кВт).

Насосы серии SB имеют двухканальную закрытую крыльчатку, обладающую наибольшей энергоэффективностью из всех канализационных и фекальных насосов. Насосы SB подразделяются на менее мощные SBP (от 6,5 до 12,3 кВт) и более мощные SBN (от 18,5 до 37 кВт).


Рабочие колеса насосов Zenit MAN, SM, SB

Рисунок. На изображении показано открытое одноканальное рабочее колесо серии MAN (слева),
одноканальное закрытое рабочее колесо серии SM (по центру)
и двухканальное закрытое рабочее колесо серии SB (справа).

Условия эксплуатации для насосов MAN, SB, SM

Максимальная глубина погружения в воду 20 метров.
Максимальная температура воды +40 °C
Допускаеся 10 пусков в час для насосов MAN, SMN, SBN, а для насосов SMP, SBP допускается 20 пусков в час (во избежание повреждения изоляции двигателя из-за перегрева).

PH перекачиваемой жидкости от 6 до 10.
Шум, издаваемый при работе не превышает 70 dB.

Конструкционные материалы для насосов MAN, SM, SB

Корпус выполнен из чугуна.
Рабочее колесо из чугуна.

Вал из нержавеющей стали AISI 420.
Рубашка охлаждения из углеродистой стали.

Крепеж (болты и гайки) из нержавеющей стали A2-70.
Все насосы оснащены двойным механическим уплотнением Карбид кремния/Карбид кремния/NBR.

Насосы SMP, SBP дополнительно оснащены третьим уплотнением из оксида алюминия и углерода.

Насосы Zenit серии MAN

Напорные отверстия GAS 2" 1/2 ; DN 65 ÷ DN 150
Полюсы двигателя 2 / 4 / 6
Просветы макс. 40 ÷ 100 мм
Мощность 1,1 ÷ 4,1 кВт
Возможна поставка электронасосов версии АТЕХ – взрывозащищенных моделей, использующихся в режиме полупогружной или сухой установки.

Насосы Zenit серии SMP

Модели этой серии оснащены крыльчаткой и корпусом, выполненными из чугуна, двигателем в масляной камере, механическими уплотнениями из граффито-глиноземной смеси и карбида кремния и др.
Напорные отверстия DN 80 ÷ DN 250
Полюсы двигателя 2 / 4 / 6
Просветы макс. 53 ÷ 100x130 мм
Мощность 3 ÷ 16,4 кВт

Насосы Zenit серии SMN

Модели этой серии оснащены крыльчаткой и корпусом, выполненными из чугуна, комплектом уплотнений (механические уплотнения из карбида кремния), двигателем сухого типа (экологическим) и др. Также поставляются электронасосы во взрывозащищенной модификации ATEX. Конструктивные решения данных насосов обеспечивают охлаждение двигателя даже при интенсивном режиме работы.
Также подходят для полупогружной установки.

Напорные отверстия DN 150 ÷ DN 250
Полюсы двигателя 4
Просветы макс. 100x130 мм
Мощность 22,0 кВт


Купить канализационный насос Zenit SBN_4000/4/150_F Вы можете сделав заказ по электронной почте info@nasosy.pro или позвонив по телефону +7 (343) 311-13-14
