Канализационный насос Zenit SMP_1000/2/80_AOHT-E

Цена: 209580 руб.

Технические данные

Расход, м3/ч: 72;
Положение насоса: Погружной;
Давление, м.в.ст.: 24;
Принцип действия: Центробежный;
Мощность, кВт: 10;
Тип привода: Электрический;
Обороты в минуту: 2900;
Диаметр твердых включений, мм: 65;
Напряжение, В: 380;
Выходной патрубок, мм: 80;
Макс. темп. жидкости, °C: 40;
ДхШхВ, см: 39x30x80;
Макс. вязкость, сстокс: 30;
Вес, кг: 110;
Взрывозащита: Да.

Канализационный насос Zenit SMP_1000/2/80_AOHT-E
Канализационный погружной насос Zenit SMP_1000/2/80_AOHT-E предназначен для перекачки чистой воды, бытовых, канализационных стоков, биологически загрязненных жидкостей и промышленного шлама. Насос пропускает жидкости с твердыми и короткими волокнистыми частицами.

Модель выполнена в чугунном корпусе и имеет чугунную одноканальную закрытую крыльчатку. Большой свободный интегральный просвет позволяет выброс твердых тел, что предотвращает блокировку. Свободный проход твердых частиц до 65 мм. Напорное отверстие фланцевое DN 80 мм, расположено горизонтально.

Конструкция уплотнений имеет повышенную надежность и рассчитана на работу в суровых условиях.
Материалы исполнения уплотнений:
- два уплотнения из карборунда (2SiC);
- одно уплотнение из графито-глиноземной смеси (AL).

Насос устанавливается вертикально на грунт на дополнительно приобретаемую опору. Максимальная глубина погружения 20 метров. Допустимый водородный показатель перекачиваемой среды находится в пределах 6-14 PH. Максимальная температура эксплуатации 40°C. Максимальное количество запусков 20/час.

Производительность насоса колеблется от 15 до 165 м3/час (от 250 до 2750 л/мин), напор от 4,5 до 36 м вод. ст. При этом оптимальная рабочая точка 72 м3/час (1200 л/мин) при давлении 24 м вод. ст.

Насос оснащен трехфазным (380 В) двигателем мощностью 10 кВт, с номинальной силой тока 19,8 А. Двигатель имеет тепловую защиту внутри статора. По запросу может быть оборудован датчиком для обнаружения протечек воды через механическое уплотнение.
Для облегчения установки насоса предусмотрена удобная ручка.

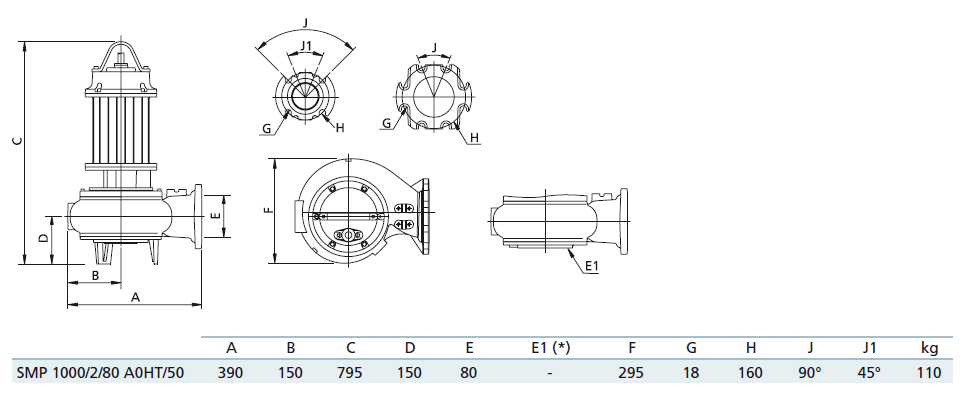

Габаритный чертеж насоса Zenit SMP_1000/2/80_AOHT-E





Погружные канализационные насосы серии MAN, SM, SB итальянской фирмы Zenit рассчитаны на взаимодействие с чистой водой, биологически загрязненными жидкостями, бытовыми, канализационными стоками и др. Эти насосы могут пропускать воду не только с твердыми, но также и с короткими волокнистыми частицами. Данные электронасосы имеют мощные износостойкие чугунные корпуса и высочайшее бескомпромиссное качество изготовления. Проектирование и сборка данных серий осуществляется строго в Италии на головном заводе компании Zenit.

В чем отличия между насосами MAN, SM, SB?

Насосы серии MAN имеют одноканальную открытую крыльчатку. Это более простые в изготовлении насосы, поэтому они дешевле, чем SM и SB, однако меньшая энергоэффективность ограничивает максимальную мощность насосов MAN на уровне 4,1 кВт. Открытое рабочее колесо обладает чуть более высокой стойкостью к загрязнению и заклиниванию (по сравнению с SM, SB).

Насосы серии SM имеют одноканальную закрытую крыльчатку. По сравнению с серией MAN это более энергоэффективные, но и более дорогие насосы мощностью от 3 до 22 кВт. Насосы SM подразделяются на менее мощные SMP (от 3 до 16,4 кВт) и более мощные SMN (22 кВт).

Насосы серии SB имеют двухканальную закрытую крыльчатку, обладающую наибольшей энергоэффективностью из всех канализационных и фекальных насосов. Насосы SB подразделяются на менее мощные SBP (от 6,5 до 12,3 кВт) и более мощные SBN (от 18,5 до 37 кВт).


Рабочие колеса насосов Zenit MAN, SM, SB

Рисунок. На изображении показано открытое одноканальное рабочее колесо серии MAN (слева),
одноканальное закрытое рабочее колесо серии SM (по центру)
и двухканальное закрытое рабочее колесо серии SB (справа).

Условия эксплуатации для насосов MAN, SB, SM

Максимальная глубина погружения в воду 20 метров.
Максимальная температура воды +40 °C
Допускаеся 10 пусков в час для насосов MAN, SMN, SBN, а для насосов SMP, SBP допускается 20 пусков в час (во избежание повреждения изоляции двигателя из-за перегрева).

PH перекачиваемой жидкости от 6 до 10.
Шум, издаваемый при работе не превышает 70 dB.

Конструкционные материалы для насосов MAN, SM, SB

Корпус выполнен из чугуна.
Рабочее колесо из чугуна.

Вал из нержавеющей стали AISI 420.
Рубашка охлаждения из углеродистой стали.

Крепеж (болты и гайки) из нержавеющей стали A2-70.
Все насосы оснащены двойным механическим уплотнением Карбид кремния/Карбид кремния/NBR.

Насосы SMP, SBP дополнительно оснащены третьим уплотнением из оксида алюминия и углерода.

Насосы Zenit серии MAN

Напорные отверстия GAS 2" 1/2 ; DN 65 ÷ DN 150
Полюсы двигателя 2 / 4 / 6
Просветы макс. 40 ÷ 100 мм
Мощность 1,1 ÷ 4,1 кВт
Возможна поставка электронасосов версии АТЕХ – взрывозащищенных моделей, использующихся в режиме полупогружной или сухой установки.

Насосы Zenit серии SMP

Модели этой серии оснащены крыльчаткой и корпусом, выполненными из чугуна, двигателем в масляной камере, механическими уплотнениями из граффито-глиноземной смеси и карбида кремния и др.
Напорные отверстия DN 80 ÷ DN 250
Полюсы двигателя 2 / 4 / 6
Просветы макс. 53 ÷ 100x130 мм
Мощность 3 ÷ 16,4 кВт

Насосы Zenit серии SMN

Модели этой серии оснащены крыльчаткой и корпусом, выполненными из чугуна, комплектом уплотнений (механические уплотнения из карбида кремния), двигателем сухого типа (экологическим) и др. Также поставляются электронасосы во взрывозащищенной модификации ATEX. Конструктивные решения данных насосов обеспечивают охлаждение двигателя даже при интенсивном режиме работы.
Также подходят для полупогружной установки.

Напорные отверстия DN 150 ÷ DN 250
Полюсы двигателя 4
Просветы макс. 100x130 мм
Мощность 22,0 кВт


Купить канализационный насос Zenit SMP_1000/2/80_AOHT-E Вы можете сделав заказ по электронной почте info@nasosy.pro или позвонив по телефону +7 (343) 311-13-14
