Водокольцевой вакуумный насос Pompetravaini TRMB 40-110

Цена: 158990 руб.

Технические данные

Расход, м3/ч: 100;
Тип вакуумного насоса: Водокольцевой;
Остаточное давление, мбар: 35;
Входной патрубок, мм: 40;
Мощность, кВт: 3;
Выходной патрубок, мм: 40;
Обороты в минуту: 1450;
ДхШхВ, см: 54х33х31;
Напряжение, В: 380;
Вес, кг: 66;
Уровень шума на входе, дБ: 70.

Водокольцевой вакуумный насос Pompetravaini TRMB 40-110
Водокольцевой вакуумный насос Pompetravaini TRMB 40-110 – это однокамерный одноступенчатый агрегат, предназначенный для создания вакуума в закрытых емкостях. Корпус насоса моноблочный: рабочее колесо и электродвигатель установлены на одном валу. Производится итальянской компанией Pompetravaini. Данная модель применима в центральных вакуумных и осушительных системах, при дегазации жидкостей, вакуумной фильтрации и удалении растворителей.

Насос имеет два фланцевых патрубка входа и выхода диаметром 40 мм и торцевое механическое уплотнение, исключающее утечку сервисной жидкости.

Рабочие характеристики: производительность насоса от 50 до 100 м3/час в зависимости от уровня вакуума. Предельный вакуум 35,0 мбар (26,5 мм рт. столба). Расход сервисной жидкости 20 л/мин.

Насос оснащен двухполюсным электродвигателем мощностью 3,0 кВт, 1450 оборотов в минуту, степень защиты IP 55.

Конструкционные материалы насоса зависят от варианта исполнения:
GH - проточная часть и корпус чугунные, нержавеющий стальной вал (AISI 420), бронзовое рабочее колесо;
F - проточная часть и корпус чугунные, нержавеющий стальной вал (AISI 420), высокопрочное чугунное рабочее колесо (ductile iron);
RА - проточная часть и корпус чугунные, нержавеющие стальные вал и рабочее колесо (AISI 316);
A3 - все компоненты из нержавеющей стали (AISI 316).

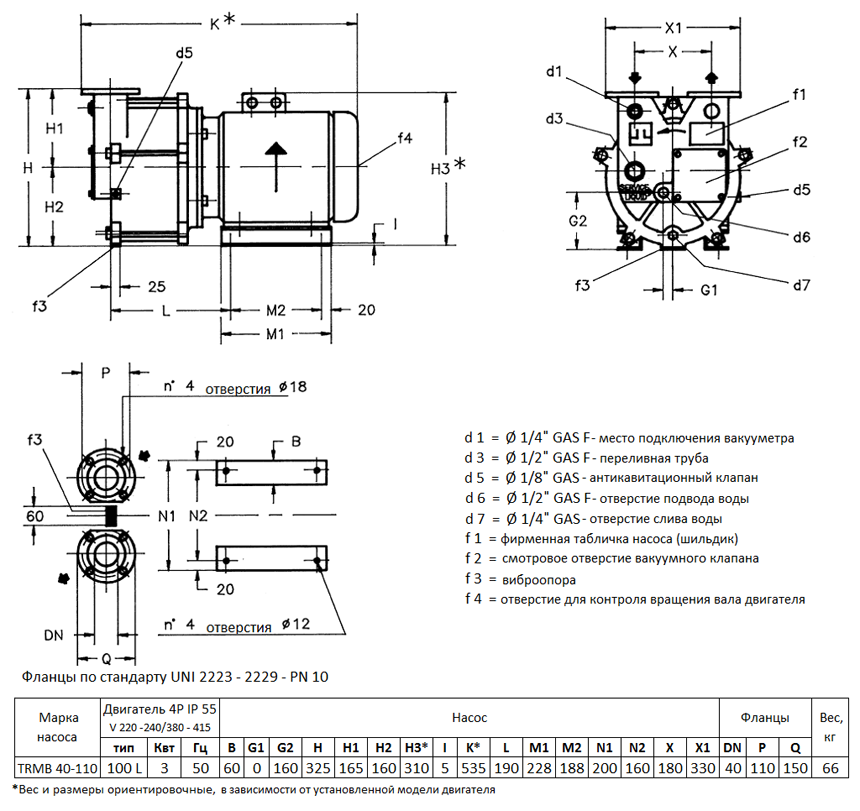

Габаритный чертеж насоса Pompetravaini TRMB 40-110


Габаритный чертеж насоса Pompetravaini TRMB 40-110

Водокольцевые вакуумные насосы итальянской компании Pompetravaini серии TR (TRMX, TRMB, TRVB, TRVA, TRVX, TRS, TRH, TRVK, TRSK) известны во всем мире. Они производятся в итальянском городе Кастано Примо, к северо-западу от Милана и поставляются далеко за пределы Европы, в том числе США и Австралию.

Существуют ли в природе моноблочные водокольцевые насосы мощностью 30 кВт?
Большинство производителей выпускают моноблочные водокольцевые насосы мощностью не выше 11 кВт. Более мощные модели выпускаются уже в консольном исполнении. Компания Pompetravaini выпускает моноблочные модели с муфтой мощностью до 30 кВт. Существует как одноступенчатая версия (TRS), так и двухступенчатая (TRH). В ряде случаев моноблочное исполнение очень удобно, поскольку снижаются габариты насоса и его масса по сравнению с консольным вариантом на раме.

Разбираемся в различных разновидностях водокольцевых насосов Pompetravaini

TRMX - на данный момент единственная модель с резьбовыми патрубками. Моноблочный одноступенчатый насос с мощностью от 0,75 до 4 кВт, номинальной производительностью от 28 до 95 м3/час, вакуум до 33 мбар. Наиболее недорогие в линейке производителя.

TRMB - одноступечатые моноблочные насосы с фланцевыми раструбами. Рабочее колесо и двигатель находятся на единому валу, поэтому двигатель замене не подлежит. Мощность от 0,75 до 7,5 кВт, номинальная производительность от 28 до 280 м3/час, вакуум до 33 мбар.

TRVB - одноступенчатые моноблочные насосы с фланцевыми раструбами. Рабочее колесо и двигатель соединены посредством муфты и могут быть заменены по отдельности. Благодаря такой конструкции TRVB стоит дороже примерно на 15-30% по сравнению с серией TRMB. Мощность от 3 до 7,5 кВт, номинальная производительность от 100 до 280 м3/час, давление до 33 мбар.

TRVA - одноступенчатые консольные насосы с 4 патрубками. Всасывающие и напорные патрубки попарно соединены друг с другом посредством манифольда. Мощность от 7,5 до 11 кВт. Производительность от 300 до 530 м3/час, вакуум до 33 мбар.

TRVX - Инновационная серия одноступенчатых насосов с двумя патрубками. За счет того, что в насосе только одно рабочее колесо и два патрубка вместо четырех, вес насосной части на 30% меньше по сравнению с традиционными насосами, а результат произведения габаритов Глубина х Ширина х Высота в 2 раза ниже. Помимо всего прочего, серия TRVX обеспечивает на 10% большую производительность. Насосы TRVX изготавливаются как в моноблочном исполнении с муфтой (модели 257, 327, 403, 405, 407), так и в консольном (модели 653, 657, 1003, 1005, 1007, 1253, 1255, 1257). Производительность от 55 до 1700 м3/час, вакуум до 33 мбар.

TRS - Мощные одноступенчатые насосы с двигателями от 1,1 до 110 кВт. Производительность от 18 до 3100 м3/час. Максимальная глубина вакуума 150 мбар, а для моделей 30 кВт и мощнее 200 мбар. Уникальность этой серии в том, что до 30 кВт включительно предлагаются насосы как в консольном, так и в моноблочном исполнении с муфтой (более мощные насосы только в консольном). Насосы серии TRS имеют 4 дизайна: TRSA, TRSB, TRSC, TRSE, разница между которыми несущественна.

TRH - Мощные двухступенчатые насосы с двигателями от 0,55 до 110 кВт. Производительность от 4,4 до 3000 м3/час, максимальная глубина вакуума 33 мбар, а для младших моделей 1,5 кВт и меньше 40-80 мбар. Уникальность этой серии в том, что до 30 кВт включительно предлагаются насосы консольного, так и моноблочного исполнения с муфтой (80 мм насос 30 кВт есть в моноблочном исполнении, а 100 мм насос 30 кВт уже нет). Более мощные модели изготавливаются только в консольном исполнении. Насосы серии TRH имеют 4 дизайна: TRHA, TRHB, TRHC, TRHE, разница между которыми несущественна.

TRSK - Огромные одноступенчатые водокольцевые насосы для работы в грубом и среднем вакууме. Дизайн с 4 патрубками, соединенных попарно манифольдом. Для напорных патрубков манифольд одновременно выполняет функцию сепаратора. Мощность от 30 до 450 кВт, производительность от 2700 до 29 600 м3/час, вакуум до 200 мбар.

TRVK - Огромные одноступенчатые водокольцевые насосы для относительно глубокого вакуума. Дизайн с 4 патрубками, соединенных попарно манифольдом. Для напорных патрубков манифольд одновременно выполняет функцию сепаратора. Работают только в диапазоне 40-200 мбар, непригодны для использования при грубом вакууме. Мощность от 30 до 550 кВт, производительность от 1150 до 22500 м3/час, вакуум до 40 мбар.


внешний вид насосов pometravaini (1)


внешний вид насосов pompetravaini (2)

Рисунок 1. Внешний вид различных насосов Pompetravaini

Номенклатура обозначений насосов

Маркировка насоса Pompetravaini обычно выглядит так: TR... 40-110 / C-M/ GH
TR - название любого водокольцевого насоса Pompetravaini начинается с этих букв.
40-110 - цифра 40 означает диаметр патрубков в мм, а 110 означает номинальную производительность насоса в м3/ч
C - M. Буква C означает один из нескольких возможных вариантов уплотнений (C - одинарное механическое ставится по умолчанию, C2 - двойное механическое "спина к спине", CS - двойное механическое "тандем", CK - одинарное механическое картриджное, B - сальник, XC - одинарное торцевое для увеличенного вала).
Буква M означает моноблочное исполнение насоса.

GH - материалы исполнения (см. подробнее ниже).


стандартный шильдик водокольцевого насоса pompetravaini

Рисунок 2. Стандартный шильдик водокольцевых насосов Pompetravaini.

Условия эксплуатации

- Температура откачиваемого газа не должна превышать +100 ºС.
- Температура сервисной жидкости не должна превышать +80 ºС.
- Плотность сервисной жидкости должна быть в пределах от 800 до 1200 кг/м3.
- Вязкость сервисной жидкости не должна превышать 40 сстокс.
