Линейный циркуляционный насос Norm SNLL 65-125 A

Цена: 55810 руб.

Технические данные

Расход, м3/ч: 45;
Макс. темп. жидкости, °C: 140;
Давление, м.в.ст.: 27;
Входной патрубок, мм: 65;
Мощность, кВт: 7,5;
Выходной патрубок, мм: 65;
Обороты в минуту: 2900.
ДхШхВ, см: 67х22х34.

Линейный циркуляционный насос Norm SNLL 65-125 A
Многорядный циркуляционный насос SNLL 65-125 A в инлайн исполнении предназначен для перекачивания и циркуляции чистых, умеренно загрязненных жидкостей в системах водоснабжения, водораспределения, отопления, пожаротушения. Сухой ротор обеспечивает подачу жидкости с большим напором, вал полностью герметичен за счет механического уплотнения. Фланцевые напорный-всасывающий патрубки диаметром 65 мм, расположены в одну линию. Фактический диаметр рабочего колеса 154 мм, обозначение буквой "A" в названии модели.

В стандартном исполнении корпус и рабочее колесо выполнены из чугуна GG25. Помимо стандарта, идет исполнение из бронзы, углеродистой и нержавеющих сталей X20Cr13, SS 304-316. Компенсационное кольцо по заказу из бронзы, чугуна, стали. Вал из коррозионно-стойких сталей X20Cr13 или SS 304-316. Выбор материала исполнения позволяет подобрать насос с учетом типа перекачиваемой жидкости, температуры и давления.

Производительность находится в диапазоне от 100 до 1192 л/мин (6 - 71,5 м3/час) при подаче от 11 до 32 м вод. ст. Оптимальная рабочая точка насоса 750 л/мин (45 м3/ч) при подаче 27 м вод. ст., КПД при этом около 65 %.

Насос оборудован асинхронным двухполюсным двигателем мощностью 7,5 кВт, с постоянной частотой вращения вала
2900 об/мин по часовой стрелке.

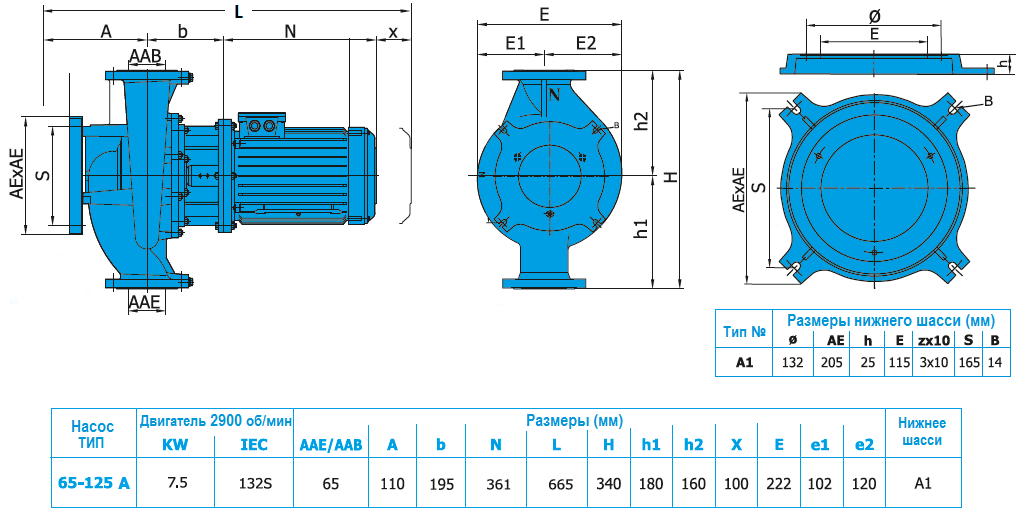

Габаритный чертеж насоса SNLL 65-125 A



Габаритный чертеж насоса SNLL 65-125 A

Циркуляционные In-line насосы Norm SNLL с сухим ротором перекачивают большие объемы воды и близких к ней по свойствам жидкостей, в том числе слегка загрязненных. Используются в промышленных и индивидуальных сетях отопления, системах горячего и холодного водоснабжения, в установках пожаротушения и водораспределения. Насосы Norm SNLL производят в Турции (г. Стамбул), серия представлена 32 моделями, подключением DN 40-DN 200, герметичность вала достигается механическим уплотнением. Показатели напорно-расходных характеристик моделей позволяют подобрать насос с необходимым оптимальным рабочим интервалом. Предусматривается горизонтальный и вертикальный вариант монтажа на трубопроводе.


Рисунок 1. Конструктивные детали насосов Norm SNLL

Рисунок 1. Конструктивные детали насосов Norm SNLL;

Технические характеристики серии SNLL

- максимальная производительность 500 м3/час (8333 л/мин)
- максимальный напор 95 метров
- давление внутри насоса от 10 до 16 атмосфер
- диаметры патрубков DN 40, 50, 65, 80, 100, 125, 150, 200 мм
фланцевое присоединение соответствуют стандарту ISO 7005-2/PN 16

Условия эксплуатации

Температура рабочей среды от -10°C до +140°C.
Температура окружающей среды насоса до 40°C.
Предварительная заливка перед пуском

Электродвигатель

Насосы серии SNLL оснащаются асинхронными двигателями торговой марки WAT (Arcelik Турция)
Сеть 220В/380В, 50 Гц
Количество оборотов 1450, 2900, 3600 об/мин
Параметры защиты IP 55
Изоляцию класса F
Стандарт IEC по величине конструкции.

Описание условного обозначение насоса на примере SNLL 80-250
SNLL – тип насоса
80 – напорный патрубок, DN (мм)
250 – номинальный диаметр рабочего колеса, (мм)

Материалы конструкции SNLL

Корпус: чугун марки GG25, GGG40, бронза, углеродистая сталь GS - C25, нержавеющая сталь 304, 316
Рабочее колесо: чугун GG25, GGG40, бронза, сталь GS - C25, нержавеющая сталь 304, 316
Вал: нержавеющие стали X20Cr13, SS 304-316
Компенсационное кольцо: бронза, чугун GG 25, нержавеющая сталь X20Cr13

Комплект поставки

Насос
Инструкция
Гарантия 24 месяца (отдельный гарантийный талон не предусмотрен).
