Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP15

Цена: 130650 руб.

Технические данные

Расход, м3/ч: 15;
Макс. вязкость, сстокс: 50;
Давление, м.в.ст.: 20,8;
Самовсос: Да;
Мощность, кВт: 2,2;
Входной патрубок, мм: 40;
Обороты в минуту: 3000;
Выходной патрубок, мм: 40;
Напряжение, В: 380;
ДхШхВ, см: 71x25x28;
Макс. темп. жидкости, °C: 82.
Вес, кг: 40.

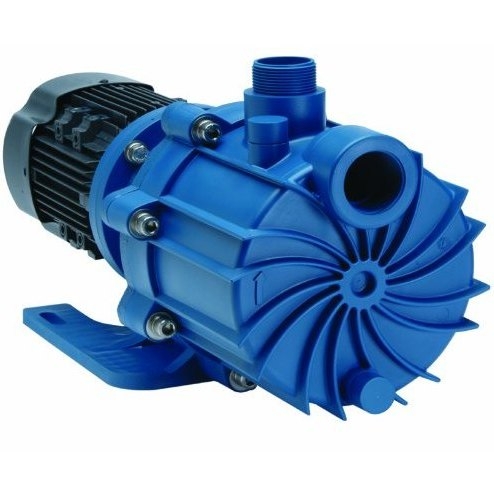

Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP15

Самовсасывающий насос SP15 с магнитной муфтой американской фирмы Finish Thompson обеспечивает производительность от 2 до 26 м3/час (от 33 до 430 л/мин) и напор до 23 метров. Рабочая точка по производительности 15 м3/ч при давлении 20,8 м.в.ст. Корпус выполнен из полипропилена (по запросу из фторопласта). Насос SP15 имеет резьбовые патрубки (фланцевое присоединение по запросу). Насос поставляется в коробке, с инструкцией на русском языке, гарантия составляет 1 год.

Насос SP15 может иметь рабочее колесо диаметром 127, 133 и 140 мм. На насос устанавливается 8-полюсная муфта, которая допускает установку двигателя мощностью до 2,2 кВт. По запросу может быть поставлена 10-полюсная муфта для двигателей до 4 кВт. Допустимая плотность жидкости до 1,8 кг/дм3 при условии выбора двигателя правильной мощности.

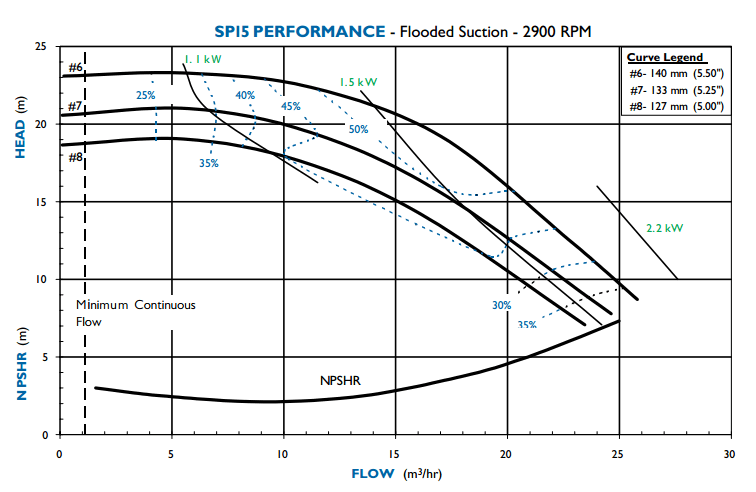

График рабочих характеристик


Рабочие характеристики насоса Finish Thompson SP15

Самовсасывающая способность насоса SP15

Перед первым пуском в насос следует залить не менее 3,8 литра перекачиваемой жидкости. При последующих пусках этого не потребуется, поскольку в насосе после останова остается необходимое количество жидкости. Максимальная высота самовсоса 7,6 метра достигается при нормальном атмосферном давлении с рабочим колесом наибольшего диаметра (140 мм) при всасывающей трубе 1 1/2 дюйма (40 мм).

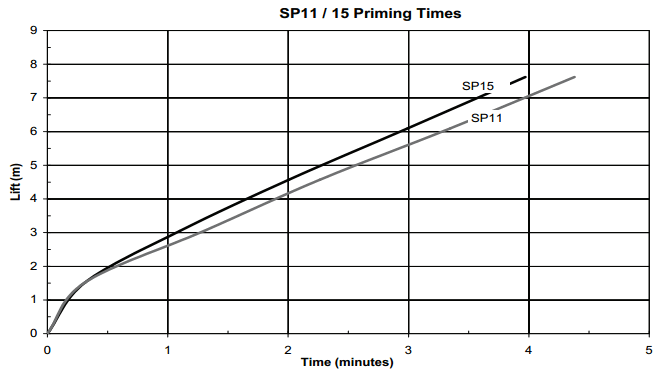

Время самовсоса для насоса Finish Thompson SP15

Рисунок 1. Время самовсоса насоса SP15 зависит от диаметра рабочего колеса, высоты самовсоса и диаметра всасывающей трубы. Чем больше диаметр колеса, чем меньше высота подъема и чем меньше диаметр трубы, тем быстрее произойдет заполнение всасывающей линии.

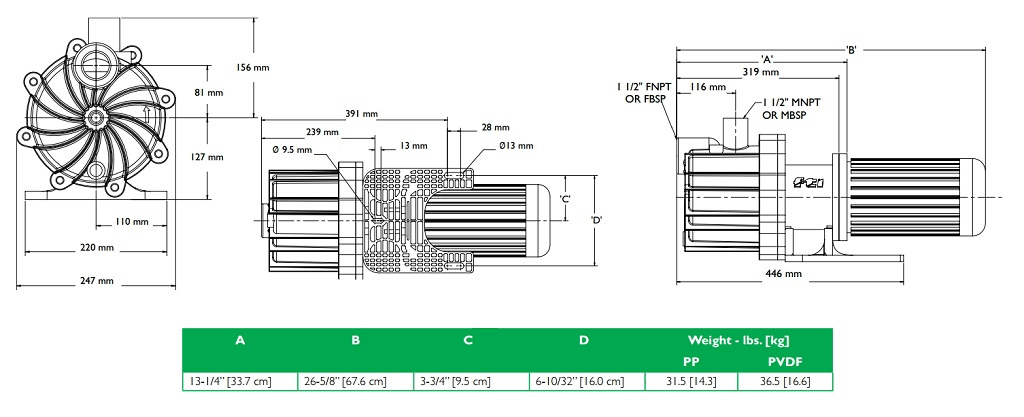

Габаритный чертеж

герметичного самовсасывающего насоса из полипропилена с магнитной муфтой SP15
Габаритный чертеж герметичного самовсасывающего насоса из полипропилена с магнитной муфтой SP15P

Самовсасывающие химические насосы серии SP американской фирмы Finish Thompson по своему функционалу аналогичны серии DB за тем исключением, что благодаря создаваемому в корпусе насоса вакууму, они могут поднять жидкость с высоты 7,6 метра. Причем время подъема с глубины 5,5 метра составляет всего 90 секунд. Благодаря этому свойству они могут использоваться для разгрузки сверху цистерн и емкостей с различными химически активными жидкостями, например, с серной (концентрация до 60%) или фосфорной кислотой, гидроксидом натрия или калия.

Серия FTI SP снабжена магнитной муфтой, что обеспечивает полную герметичность при работе. Корпус выполнен из армированных пластиков: полипропилена или фторопласта PVDF. В насосах SP используются втулки из карбона, способные небольшое время работать без жидкости не повреждая насос. Патрубки насосов по умолчанию резьбовые (фланцы по запросу).

Условия эксплуатации насосов Finish Thompson SP

- Температура жидкости не должна превышать 82 °C для версии из полипропилена и +104 °C для версии из фторопласта PVDF.
- Вязкость жидкости должна быть до 50 сстокс.

- Высота подъема жидкости до 7,6 метров.

- Максимальное давление в корпусе насоса не должно превышать 5,5 - 6 бар.

- Допускаются твердые частицы в жидкости до 0,1 мм (0,4 мм, если частицы редкие). Концентрация частиц не более 10% по массе и твердостью по шору не более 80 HS. Если жидкость содержит твердые частицы, рекомендуется исполнение насоса с втулками из карбида кремния SiC.

Материалы конструкции

- Корпус насоса и рабочее колесо выполнены из полипропилена, армированного стекловолокном или фторопласта PVDF.

- Направляющие втулки из карбона по умолчанию (для непродолжительного сухого хода). Втулки также могут быть из тефлона PTFE (для особо агрессивных жидкостей) или из карбида кремния SiC (для загрязненных жидкостей).

- Уплотнительные прокладки - EPDM, viton.

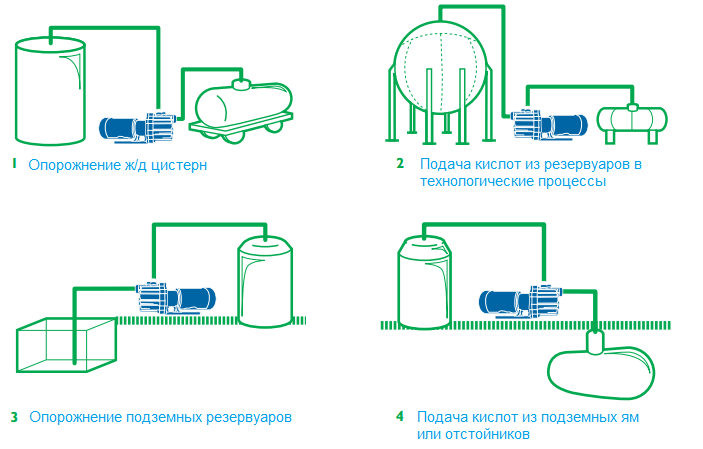

Использование самовсасывающего свойства насосов SP

использование насосов SP

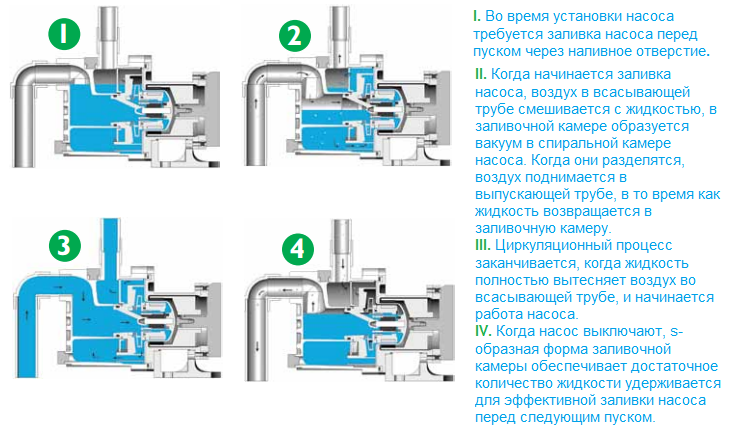

Принцип работы самовсоса на серии SP


принцип самовсоса насоса SP
