Малый химический насос с магнитной муфтой Argal TMB 35

Цена: 22110 руб.

Технические данные

Расход, м3/ч: 0,25;
Входной патрубок, мм: 15;
Давление, м.в.ст.: 7;
Выходной патрубок, мм: 20;
Мощность, кВт: 0,057;
ДхШхВ, см: 24х12х13;
Обороты в минуту: 2900;
Вес, кг: 3;
Напряжение, В: 220.

Малый химический насос с магнитной муфтой Argal TMB 35
Химический насос Argal TMB 35 относится к малой серии насосов с магнитной муфтой, рассчитанной на небольшую производительность. Корпус насоса выполнен из полипропилена, армированного стекловолокном или из фторопласта (фторопластовый корпус может иметь только эта модель серии TMB). Насос TMB 35 оснащен высоконапорным рабочим колесом и обеспечивает производительность от 0,1 до 0,9 м3/час (от 1,6 до 15 л/мин) и напор до 8 метров.

Насос TMB 35 может иметь только резьбовое присоединение. Двигатель насоса только однофазный (220 вольт).

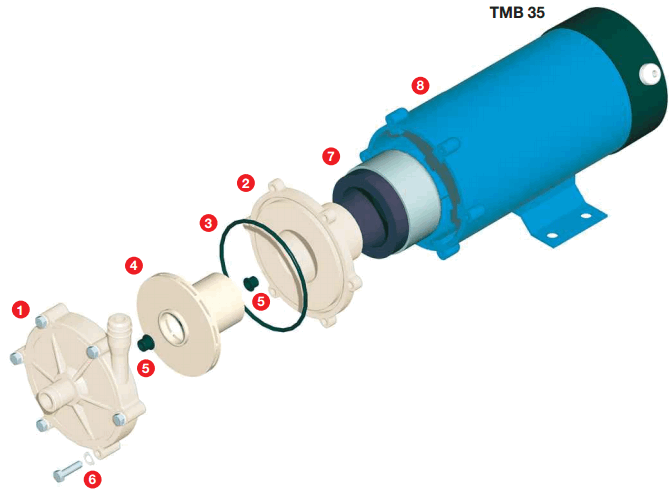

Внутреннее устройство насоса Argal TMB 35



Внутреннее устройство насоса Argal TMB 35

На изображении цифрами показаны: 1) - корпус насоса, внутри которого находятся подшипники из армированного тефлона PTFE 2) - задняя крышка корпуса 3) - уплотнительное кольцо, которое герметизирует стык корпуса насоса и его задней крышки 4) - высоконапорное рабочее колесо со встроенным ведомым магнитом 5) - направляющие втулки 6) - болты корпуса 7) - внешний или ведущий магнит 8) - электродвигатель

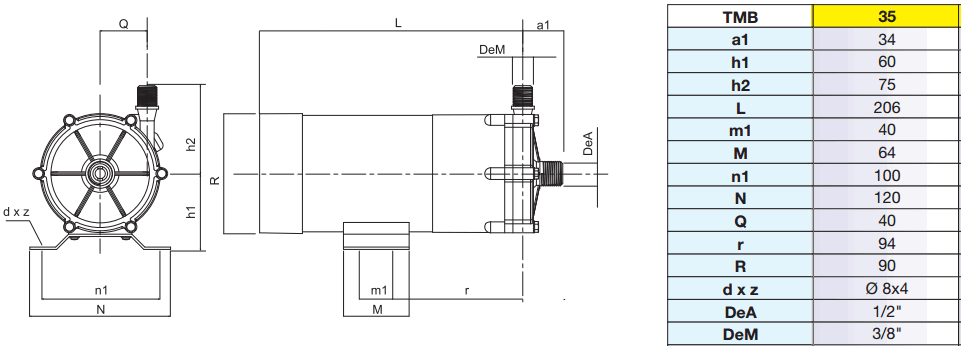

Габаритный чертеж насоса Argal TMB 35


Габаритный чертеж насоса Argal TMB 35

Серия малых герметичных насосов Argal TMB (Италия) используется для перемещения небольших объемов химически активных жидкостей в лабораториях, в фасовочных цехах, на производстве. Корпус из армированного полипропилена (для одной модели TMB 35 также из фторопласта) позволяет работать с большинством агрессивных сред. Насосы Argal TMB снабжены магнитной муфтой и исключают любые утечки жидкости при работе.

Расшифровка полного обозначения насосов argal TMB

Разберем пример маркировки насоса TMB 20 WR-V-N1-B-N1
TMB 20 - типоразмер насоса.
WR - корпус из полипропилена (GF - из фторопласта).
V - уплотнительные кольца из FKM (Viton).
N1 - внутренняя конструкция (без альтернативы).
B - резьба BSP (соответствует резьбе ГОСТ 6357-81), P - соединение под шланг.
N1 - стандартный однофазный двигатель (без альтернативы).


Внутреннее устройство насоса Argal TMB

Рисунок 1. На изображении показан насос Argal TMB в разрезе. 1) - входной патрубок, 2) - корпус насоса, 3) - выходной патрубок, 4) - рабочее колесо, 5) - внешний магнит (ведущий), 6) - внутренний магнит (ведомый).

Условия эксплуатации

- Перекачиваемая жидкость должна иметь температуру в диапазоне от 0 до +60 °C.

- Вязкость жидкости должна быть до 20 сстокс.

- Плотность жидкости не должна превышать 1,1 кг/дм3.
- Температура окружающей среды при работе насосов от 0 до +45 °C.

- Насосы не допускают сухого хода.
- Наличие твердых частиц по указанию производителя может уменьшить срок службы насосов. Ускоренный выход насоса из строя зависит от количества, диаметра частиц и степени их абразивости. Более точные данные не приводятся.

Электродвигатели

На малых насосах Argal TMB используются только однофазные электродвигатели на 220 вольт и 50 герц.
Все двигатели двухполюсные на 2700-2800 оборотов в минуту .
Класс изоляции E (изоляция обмоток выдерживает температуру до +120 °C).
Двигатели имеют встроенную тепловую защиту.

Используемые материалы

Корпуса насосов и рабочие колеса насосов Argal TMB из GFR-PP (полипропилен, армированный стекловолокном). Одна модель TMB 35 также может быть из фторопласта PVDF.

Направляющая втулка GFR/PTFE (Тефлон, усиленный стекловолокном).

Вал - алюминиевая керамика с покрытием PTFE (тефлон).
Уплотнительные кольца из FKM (Viton).

Внешние болты на корпусе из нержавеющей стали.
