Малый химический насос с магнитной муфтой Argal TMB 30

Цена: 9580 руб.

Технические данные

Расход, м3/ч: 1;
Входной патрубок, мм: 20;
Давление, м.в.ст.: 2,4;
Выходной патрубок, мм: 20;
Мощность, кВт: 0,057;
ДхШхВ, см: 25х12х13;
Обороты в минуту: 2900;
Вес, кг: 3;
Напряжение, В: 220.

Малый химический насос с магнитной муфтой Argal TMB 30
Химический насос Argal TMB 30 относится к малой серии насосов с магнитной муфтой, рассчитанной на небольшую производительность. Корпус насоса выполнен из полипропилена, армированного стекловолокном. Насос TMB 30 обеспечивает производительность от 0,1 до 2,5 м3/час (от 1,6 до 41,6 л/мин) и напор до 3 метров.

Насос TMB 30 может иметь только резьбовое присоединение. Двигатель насоса только однофазный (220 вольт).

Внутреннее устройство насоса Argal TMB 30


Внутреннее устройство насоса Argal TMB 30

На изображении цифрами показаны: 1) - корпус насоса, внутри которого находятся подшипники из армированного тефлона PTFE 2) - задняя крышка корпуса 3) - уплотнительное кольцо, которое герметизирует стык корпуса насоса и его задней крышки 4) - рабочее колесо со встроенным ведомым магнитом 5) - направляющие втулки 6) - болты корпуса 7) - внешний или ведущий магнит 8) - электродвигатель

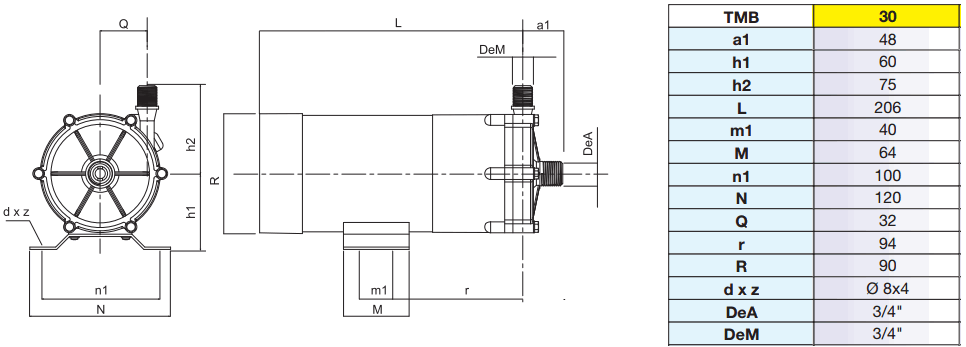

Габаритный чертеж насоса Argal TMB 30


Габаритный чертеж насоса Argal TMB 30

Серия малых герметичных насосов Argal TMB (Италия) используется для перемещения небольших объемов химически активных жидкостей в лабораториях, в фасовочных цехах, на производстве. Корпус из армированного полипропилена (для одной модели TMB 35 также из фторопласта) позволяет работать с большинством агрессивных сред. Насосы Argal TMB снабжены магнитной муфтой и исключают любые утечки жидкости при работе.

Расшифровка полного обозначения насосов argal TMB

Разберем пример маркировки насоса TMB 20 WR-V-N1-B-N1
TMB 20 - типоразмер насоса.
WR - корпус из полипропилена (GF - из фторопласта).
V - уплотнительные кольца из FKM (Viton).
N1 - внутренняя конструкция (без альтернативы).
B - резьба BSP (соответствует резьбе ГОСТ 6357-81), P - соединение под шланг.
N1 - стандартный однофазный двигатель (без альтернативы).


Внутреннее устройство насоса Argal TMB

Рисунок 1. На изображении показан насос Argal TMB в разрезе. 1) - входной патрубок, 2) - корпус насоса, 3) - выходной патрубок, 4) - рабочее колесо, 5) - внешний магнит (ведущий), 6) - внутренний магнит (ведомый).

Условия эксплуатации

- Перекачиваемая жидкость должна иметь температуру в диапазоне от 0 до +60 °C.

- Вязкость жидкости должна быть до 20 сстокс.

- Плотность жидкости не должна превышать 1,1 кг/дм3.
- Температура окружающей среды при работе насосов от 0 до +45 °C.

- Насосы не допускают сухого хода.
- Наличие твердых частиц по указанию производителя может уменьшить срок службы насосов. Ускоренный выход насоса из строя зависит от количества, диаметра частиц и степени их абразивости. Более точные данные не приводятся.

Электродвигатели

На малых насосах Argal TMB используются только однофазные электродвигатели на 220 вольт и 50 герц.
Все двигатели двухполюсные на 2700-2800 оборотов в минуту .
Класс изоляции E (изоляция обмоток выдерживает температуру до +120 °C).
Двигатели имеют встроенную тепловую защиту.

Используемые материалы

Корпуса насосов и рабочие колеса насосов Argal TMB из GFR-PP (полипропилен, армированный стекловолокном). Одна модель TMB 35 также может быть из фторопласта PVDF.

Направляющая втулка GFR/PTFE (Тефлон, усиленный стекловолокном).

Вал - алюминиевая керамика с покрытием PTFE (тефлон).
Уплотнительные кольца из FKM (Viton).

Внешние болты на корпусе из нержавеющей стали.


Купить малый химический насос с магнитной муфтой Argal TMB 30 Вы можете сделав заказ по электронной почте info@nasosy.pro или позвонив по телефону +7 (343) 311-13-14
