Мембранный пневматический насос Almatec CX 10

Цена: 41140 руб.

Технические данные

Расход, м3/ч: 0,4;
Выходной патрубок, мм: 10;
Давление, м.в.ст.: 27;
Воздушный патрубок, мм: 6;
Макс. вязкость, сстокс: 3000;
ДхШхВ, см: 9х14х10;
Диаметр твердых включений, мм: 1,5;
Вес, кг: 1,2;
Входной патрубок, мм: 10.

Мембранный пневматический насос Almatec CX 10
Мембранный пневматический насос Almatec CX 10 предназначен для перекачивания химически активных жидкостей в условиях небольшой и средней тяжести. Он не боится ни сухого хода, ни работы на "закрытую задвижку".

Корпус насоса CX 10 изготавливается из кондуктивного полиэтилена. Материал хорош высокой износостойкостью и сертифицирован по взрывозащите категории 2G, то есть допускает постоянную работу во взрывоопасном помещении. Мембраны насоса на выбор изготавливаются из комбинированного материала Тефлон/EPDM (по умолчанию) или каучуков NBR и EPDM, а шариковые обратные клапаны из тефлона (по умолчанию), нержавеющей стали или каучука NBR или EPDM.

Насос CX 10 имеет производительность от 0,1 до 0,6 м3/час (от 1,6 до 10 л/мин). Максимальная вязкость перекачиваемой жидкости может быть 3 000 сстокс. Высота сухого самовсоса 0,5 метра указанана для шариковых клапанов из EPDM или тефлона. Для шариков из нержавеющей стали самовсос по сухому составляет 0,3 метра. При условии заполненной всасывающей линии высота самовсоса может составлять до 8 метров.

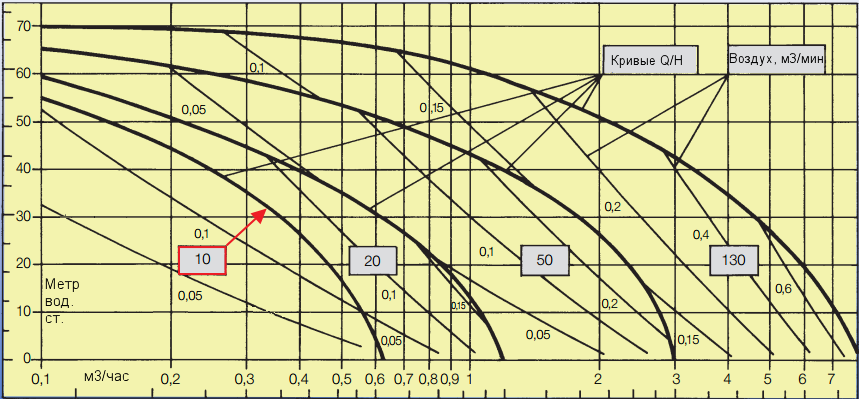

Кривая рабочих характеристик насоса Almatec CX 10

Для мембранного пневматического насоса кривая производительность-напор зависит от давления сжатого воздуха. На изображении ниже показана кривая производительности насоса CX 10 (отмечена красным указателем) при максимальном давлении 7 бар. Эта кривая соответствует цифровому графику, который можно посмотреть ниже на этой же странице.


Рабочие характеристики насоса Almatec CX 10

График рабочих характеристик. Кривая насоса CX 10 отмечена красным указателем.

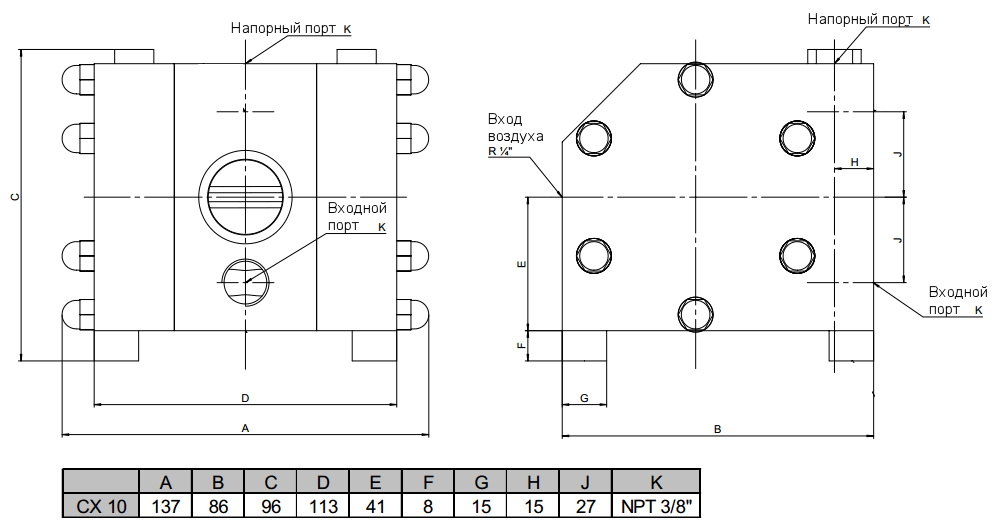

Габаритный чертеж насоса Almatec CX 10


Габаритный чертеж насоса Almatec CX 10

Мембранные пневматические насосы Almatec серии CX (Германия) относятся к классу "А" (высокий уровень качества). Они изготавливаются исключительно их кондуктивного полиэтилена высокой плотности (PE-UHMW). Они расчитаны на работу с агрессивными и нейтральными абразивными жидкостями во взрывоопасной среде (категория взрывоопасной зоны 2G). Энергию для своей работы насосы Almatec получают не от электродвигателя, а от компрессора. Насосы работают на сжатом воздухе.

В чем разница между Almatec CX и Almatec E?

В отличии от своих старших братьев (серии E) насосы Almatec CX не такие мощные и расчитаны на работу в условиях небольшой и средней тяжести. Насосы CX стоят на 20% дешевле аналогичных насосов серии E. Зато серия CX по умолчанию изготавливается только из кондуктивного полиэтилена, то есть изначально расчитаны на постоянную работу в условиях взрывоопасной атмосферы (категория 2G по ATEX).


Насосы Almatec серии E и серии CX

Рисунок 2. Два насоса фирмы Almatec. Серия CX не такая прочная, как серия E, зато стоит дешевле и изначально расчитана на работу во взрывоопасной зоне.

Расшифровка маркировки Almatec CX

Для начала расшифруем маркировку насосов CX
Вот пример обозначения: CX 50 ETT
Цифра 50 означает максимальную производительность в литрах в минуту.
E - корпус из кондуктивного (токопроводящего) полиэтилена. Других материалов для корпуса не предусмотрено.

T - диафрагма из тефлона/EPDM (вторая буква также может быть: E - EPDM, N - NBR).
T - шариковые клапаны (ball valves) из тефлона (третья буква также может быть; S - нержавеющая сталь, Z - клапаны цилиндрической формы из полиэтилена для лучшего самовсоса; N - NBR, E - EPDM).

Условия эксплуатации насосов Almatec CX

Максимальная температура жидкости не должна превышать + 70 °C.
Максимальная вязкость жидкости составляет от 3 000 до 15 000 сстокс (чем больше типоразмер, тем больше максимальная вязкость).
Высота сухого самовоса колеблется от 0,5 до 5 метров и зависит от модели насоса (чем больше типоразмер, тем больше высота самовсоса).

Высота самовсоса при заполненной всасывающей линии составляет:
- 8 метров для моделей CX 10, CX 20
- 9 метров для моделей CX 50, CX 130
Максимальное давление сжатого воздуха при входе в насос не должно превышать 7 бар.

Взрывозащита. Все насосы серии CX по умолчанию сертифицированы по категории 2G для постоянной работы во взрывоопасной атмосфере (здесь есть оговорки, требуется правильно заземлять насос, соблюдать дополнительные требования при использовании диафрагм, не проводящих ток).

Используемые материалы

Для серии CX Almatec использует кондуктивный (токопроводящий) сверхвысокомолекулярный полиэтилен (PE-UHMW), обладающий наивысшей абразивостойкостью среди всех материалов. Немецкая компания отказалась от полипропилена (PP) и фторопласта (PVDF).

Полиэтилен в сравнении с полипропиленом обладает схожей химической стойкостью, зато стойкость к истиранию в 7 раз выше. Более того, полиэтилен даже в 1,5 раза лучше противостоит абразиву чем нержавеющая сталь. Корпус из полиэтилена следует выбирать при необходимости перекачивать самые абразивные жидкости при умеренной химической активности.

Материалы прочих элементов стандартны.
Мембраны изготавливаются из комбинированного материала (Сторона жидкости из тефлона, сторона воздуха из каучука EPDM). Также могут использоваться более недорогие мембраны из каучуков EPDM или NBR.

Шариковые клапаны (ball valves) обычно изготавливаются из тефлона, но возможно их изготовление из более дешевых каучуков NBR, EPDM, а также из нержавеющей стали для лучшего самовсоса или из кондуктивного полиэтилена (клапаны из кондуктивного полиэтилена цилиндрической формы обеспечивают наилучший самовсос "по суху", а также обладают токопроводящим свойством).


Купить мембранный пневматический насос Almatec CX 10 Вы можете сделав заказ по электронной почте info@nasosy.pro или позвонив по телефону +7 (343) 311-13-14
