Мембранный пневматический насос Dellmeco DM 20/75

Цена: 65930 руб.

Технические данные

Расход, м3/ч: 2,7;
Выходной патрубок, мм: 20;
Давление, м.в.ст.: 41;
Воздушный патрубок, мм: 6;
Макс. вязкость, сстокс: 24000;
ДхШхВ, см: 15х17х23;
Диаметр твердых включений, мм: 4;
Вес, кг: 4,9;
Входной патрубок, мм: 20.

Мембранный пневматический насос Dellmeco DM 20/75
Мембранный пневматический насос Dellmeco DM 20/75 (фирма английская, сборка - Польша) позволяет перекачивать химически активные жидкости, в том числе с содержанием твердых включений.

Корпус насоса DM 20/75 выполнен из алюминия, футерованного тефлоном. Такая комбинация хороша для перекачивания умеренно агрессивных жидкостей. Рабочие мембраны выполняются из комбинации Тефлон/EPDM или EPDM или NBR. Шариковые обратные клапаны могут быть из тефлона, нержавеющей стали или EPDM.

Производительность насоса DM 20/75 составляет от 0,3 до 3,4 м3/час (от 5 до 57 л/мин). Не рекомендуется работа насоса более чем на 50% от максимальной производительности, то есть более 1,7 м3/час. Максимальная вязкость не должна превышать 24 000 сстокс, но следует помнить, что уже при 10 000 сстокс производительность насоса ощутимо падает.

Максимальная температура жидкости не должна превышать и 120 °C для тефлоновой мембраны и 80 °C при использовании каучуковых мембран (EPDM, NBR). Давление сжатого воздуха на входе в насос должно быть от 2 до 8 бар.

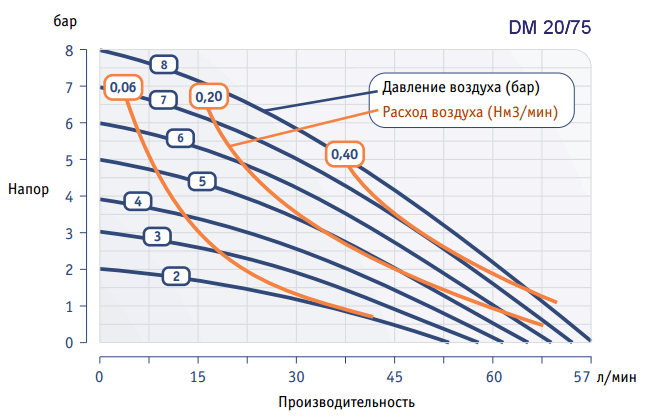

График рабочих характеристик насоса Dellmeco DM 20/75

Кривая производительность-давление насоса DM 20/75 зависит от давления сжатого воздуха. На графике ниже показаны несколько кривых производительности (синим цветом) при давлении воздуха от 2 до 8 бар. Оранжевые кривые в точках пересечения с синими показывают расход воздуха в м3/мин.


График рабочих характеристик насоса Dellmeco DM 20/75

Ниже на этой странице можно найти цифровой график производительности насоса. Он соответствует кривой на рисунке при давлении 8 бар.

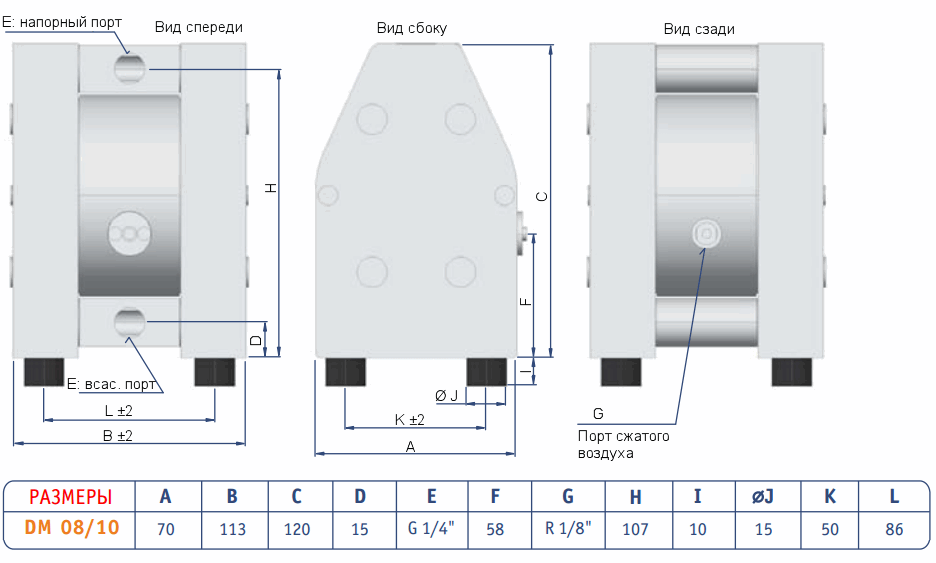

Габаритный чертеж насоса Dellmeco DM 20/75


Габаритный чертеж насоса Dellmeco DM 20/75

Пластиковые мембранные насосы Dellmeco DM (Англия, сборка Польша) относятся к классу B+ (уровень качества выше среднего). Они позволяют перекачивать жидкости с большим содержанием абразивных включений (корпус из полиэтилена) или очень агрессивные жидкости, например, неразбавленные кислоты, щелочи и растворители. Насосы DM не имеют электродвигателей, а энергию для работы получают от сжатого воздуха (для работы насоса необходим компрессор). Модельный ряд включает в себя насосы начиная с маленького DM 08/10 и заканчивая самым большим насосом DM 80/850.

Правда ли, что Dellmneco производит тефлоновые насосы с самой низкой ценой на рынке?
Не совсем. Здесь стоит пояснить о чем идет речь. Дело в том, что у Dellmeco есть алюминиевые насосы с тефлоновым покрытием проточной части (исполнение BTT). Слой тефлона тонкий, поэтому жидкость не должна быть абразивной и слишком агрессивной. Стандартные насосы, корпус которых полностью выполнен из Тефлона, Dellmeco продает по обычным для рынка ценам.


Разные исполнения одного насоса Dellmeco

Рисунок 1. Различные исполнения одного насоса Dellmeco. Стандартный насос из тефлона (слева), этот же насос со встроенным демпфером пульсация (по центру) и, наконец, насос из токопроводящего тефлона черного цвета (справа).

Как насосы Dellmeco DM соотносятся с похожими насосами Almatec серии E?
Ни для кого не секрет, что Dellmeco придумали свои насосы не сами. Производство насосов DM началось в 2003 году, англичане полностью скопировали немецкие насосы Almatec серии E образца 1984 года.

Однако скопирована была именно ранняя устаревшая модель, с той поры немцы существенно улучшили свой насос, сделали его пригодным для работы в тяжелых ситуациях. Dellmeco же продает облегченные насосы, которые не столь выносливы. Однако главная причина, по которой компания Dellmeco все-таки продает свои насосы - это более низкая цена по сравнению с немцами. Вот как соотносятся модели Dellmeco и Almatec:

Модель Dellmeco DM 08/10 соответствует немецкому насосу Almatec E 08.
Dellmeco DM 10/25 соответствует Almatec E 10.
Dellmeco DM 15/55 соответствует Almatec E 15.
Dellmeco DM 25/125 соответствует Almatec E 25.
Dellmeco DM 40/315 соответствует Almatec E 40.
Dellmeco DM 50/565 соответствует Almatec E 50.
Dellmeco DM 80/800 соответствует Almatec E 80.

Устройство насосов Dellmeco DM

Чтобы разобраться со внутренним устройством насосов Dellmeco серии DM обратимся к изображению

внутреннее устройство насосов Dellmeco DM

Рисунок 2. Насос Dellmeco DM в разобранном виде

Вот как обозначены внутренние элементы насоса DM
1. Боковая крышка корпуса насоса.

2. Верхний поворотный патрубок насоса (еще есть нижний). Поворотные патрубки облегчает монтаж (его можно повернуть в любом положении), но может привести к утечкам жидкости. Именно поэтому немцы из Almatec, создатели конструкции данного насоса, сделали свои патрубки неподвижными.
3. Центральная часть корпуса насоса. На нее устанавливается мембрана, внутри нее размещается воздушный распределительный клапан (см. позицию 7).
4. Болты, которыми соединяются боковые крышки насоса и центральная часть корпуса.
5. Центральный вал, на котором "сидят" мембраны.
6. отверстие для установки обратных шариковых клапанов с седлами.

7. Воздушный распределительный клапан. Он отвечает за то, что воздух поочередно давит то на левую, то на правую мембрану, заставляя их втягивать жидкость в насос и выталкивать из насоса.
8. Шарики обратных клапанов. Показаны несколько шариков из различных материалов.
9. Мембрана в разрезе. Верхняя черная часть из тефлона, нижняя многослойная структура включает в себя гибкую резивую часть (из TFM) синего цвета, стальной сердечник для быстрого крепления мембраны к валу и тонкий слой армирующей ткани черного цвета для защиты мембраны от повреждения стальным сердечником.

Расшифровка полного обозначения насосов DM

Насос Dellmeco DM 10/25 PTT
10 - диаметр патрубков в мм
25 - максимальная производительность насоса литров в минуту
P -корпус из полиэтилена (T - тефлон, R - кондуктнивый полиэтелен, Z - кондуктивный тефлон, B - алюминий с тефлоновым покрытием)
T - мембрана из тефлона/TFM (E - EPDM, N - NBR)
T - шариковый обратные клапаны из тефлона (E - EPDM, S - нержавеющая сталь).

После DM 10/25 PTT могут добавляться дополнительные буквы
D - бочковое исполнение
HP - встроенный усилитель давления
S - двойной всасывающий и нагнетательный патрубки
P - вариант для транспортировки сыпучих материалов

Условия эксплуатации

Максимальная вязкость жидкости не должна превышать 24 000 сстокс. В реальности же не рекомендуется перекачивать жидкости с вязкостью более 5 000 сстокс, поскольку это приводит к резкому падению производительности.

Максимальная температура жидкости должна быть:
Для насосов в корпусе из полиэтилена не более + 70 °C.
Для насосов в корпусе из алюминия с футеровкой тефлоном и мембранами из EPDM или NBR не более +80 °C, а для мембран из тефлона не более 120 °C (кроме модели DM 80/850, у которой не более 110 °C).
Для насосов в корпусе из тефлона не более 120 °C (кроме моделей DM 08/10 и DM 10/25, для которых температура не более 110 °C).
+ 110 °C для модели DM 80/850
Высота сухого самовсоса от 0,5 до 5 метров. Чем больше типоразмера насоса, тем больше высота самовсоса.

Высота самовсоса в залитом состоянии составляет 9 метров. Не рекомендуется превышать высоту 3-4 метра, поскольку это приводит к падению производительности насоса, а при высоте самовсоса свыше 7 метров производительность насоса быстро стремится к нулю.

Насосы Dellmeco DM могут работать в различных положениях: с положительным подпором (идеальное давление на входе 2-3 метра водяного столба), в режиме самовсоса и даже в погруженном положении.


Насос Dellmeco DM может работать с подпором, в погруженном состоянии или в режиме самовоса

Рисунок 3. Работа в режиме самовсоса (слева) приводит к снижению производительности, работа в погружном положении (в центре) возможна, только следует обеспечить отвод отработанного сжатого воздуха. Работа с положительным подпором (справа) обеспечивает наилучшую производительности и самый высокий срок службы насоса.

Материалы, используемые при производстве насосов Dellmeco DM
Корпус насоса может быть выполнен из полиэтилена (максимальная стойкость к износу) или из тефлона (максимальная химическая стойкость). Также у насосов Dellmeco DM может быть алюминиевый корпус, изнутри покрытый тонким слоем тефлона. Это существенно удешевляет насос, но делает невозможным применение для абразивных или очень агрессивных жидкостей.

Наиболее универсальным материалов для мембраны выступает комбинация химостойкого тефлона (PTFE) и TFM. В ряде случаев применяются более дешевые каучуковые мембраны из EPDM и NBR.
Шариковые клапаны обычно изготавливаются из универсального тефлона. В ряде случаев, когда требуется обеспечить лучшую самовсасывающую способность, а также работу с жидкостью повышенной вязкости, используют шарики из нержавеющей стали.


Купить мембранный пневматический насос Dellmeco DM 20/75 Вы можете сделав заказ по электронной почте info@nasosy.pro или позвонив по телефону +7 (343) 311-13-14
