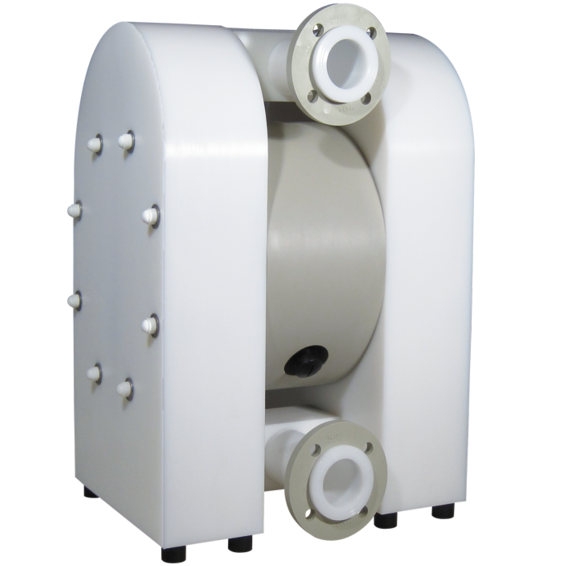

Мембранный пневматический насос Tapflo T800

Технические данные

Расход, м3/ч: 30;
Выходной патрубок, мм: 80;
Давление, м.в.ст.: 35;
Воздушный патрубок, мм: 15;
Макс. вязкость, сстокс: 18000;
ДхШхВ, см: 46х59х83;
Диаметр твердых включений, мм: 15;
Вес, кг: 140;
Входной патрубок, мм: 80.

Мембранный пневматический насос Tapflo T800
Пневматический мембранный насос Tapflo T800 (родина бренда - Швеция, сборка - Польша) предназначен для перекачивания химически активных жидкостей разной степени вязкости, в том числе с содержанием твердых включений. Насос T800 является копией оригинального немецкого насоса насоса Almatec E 80.

Корпус насоса T800 может быть выполнен только из полиэтилена, который обладает хорошей химической стойкостью и наивысшей устойчивостью к воздействию абразива. Рабочие мембраны насоса могут быть выполнены из Тефлона, а также из каучуков NBR, EPDM. Шариковые обратные клапаны из Тефлона, а также из EPDM, NBR, нержавеющей стали или керамики. Вес 1,5 кг указан для насоса T800 в тефлоновом корпусе. Насос в корпусе из полиэтилена весит 1 кг.

Производительность насоса T800 от 6 до 49 м3/час (от 100 до 820 л/мин). Рекомендуется использовать насос только на половину от максимальной производительности, то есть не более 24,5 м3/час. Максимальная вязкость жидкости 18 000 сстокс, но уже при 8000 сстокс производительность насоса уменьшается наполовину. Максимальная высота самовсоса составляет 2 метра по сухому (для стальных шириковых клапанов и мембраны из EPDM) и 8 метров при заполненном всасывающем патрубке. Поскольку на насосе обычно используется мембрана и шарики из тефлона, то высота самовсоса может уменьшиться на 15-40%.

Температура жидкости не должна превышать +70 °C, а минимальная температура жидкости не должна быть ниже -20 °C (минус 20 градусов). Давление сжатого воздуха на входе в насос должно быть в диапазоне от 2 до 8 бар. Если будет ниже 2 бар, насос не будет работать, а при давлении свыше 8 бар насос может выйти из строя.

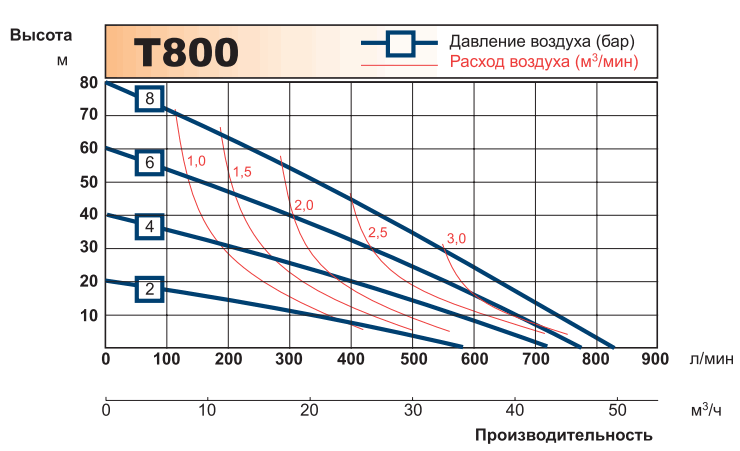

График рабочих характеристик насоса Tapflo T800

Пневматический насос T800 приводится в действие не электродвигателем, а энергией сжатого воздуха, получаемого из компрессора. Кривая производительность-напор пневматического насоса зависит от давления сжатого воздуха. На графике ниже показаны несколько кривых насоса T800 (синего цвета) для давления воздуха от 2 до 8 бар. Красным цветом показаны кривые расхода воздуха (следует смотреть значения в точках пересечения с синими кривыми производительности).


График рабочих характеристик насоса Tapflo T800

Ниже на этой странице можно найти цифровой график производительности. Он соответствует кривой на изображении при давлении 8 бар.

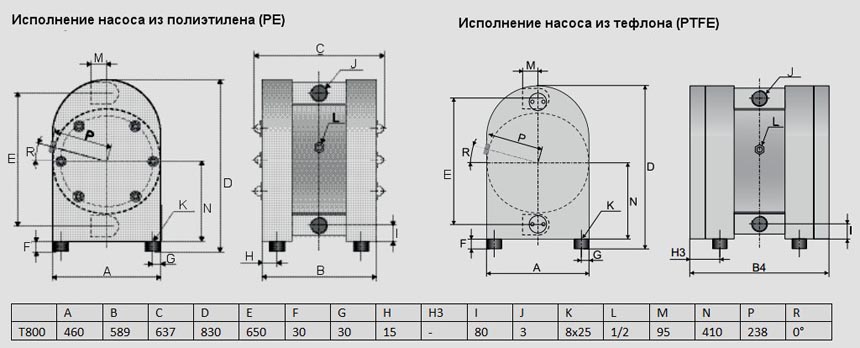

Габаритный чертеж насоса Tapflo T800


Габаритный чертеж насоса Tapflo T800

Пневматические мембранные насос Tapflo T (сборка - Польша) относятся к классу "B+" (уровень качества выше среднего). Эта серия из пластика начала выпускаться одновременно с появлением шведской компании Tapflo в 1985 году. В отличие от большинства других производителей шведы использовали для своих насосов более дорогие материалы: полиэтилен и тефлон вместо обычных полипропилена и фторопласта PVDF. Насосы T могут перекачивать совершенно различные жидкости, как очень агрессивные, так и высокоабразивные. Для работы насосов T необходим компрессор. У них нет электродвигателя, они работают за счет энергии сжатого воздуха.

Почему насосы T стали популярны, несмотря на заимствование конструкции?
Насос T принес компании Tapflo широкую известность, несмотря на то, что шведы не сами его придумали, а скопировали конструкцию насоса E немецкой фирмы Almatec. Во многих странах продажи "не пошли", там гораздо лучше продается оригинальный насос, но другие страны, в том числе Россия, лучше приняли именно модель T. На наш взгляд дело в маркетинге и дистрибуции. Хитроумные шведы преуспели в рекламе своей продукции. К тому же они перенесли производство в Польшу, что позволило им продавать насосы T на 15% дешевле оригинального немецкого насоса.

Как соотносятся между собой модели Tapflo и Almatec?

Модель TapfloTR 9 соответствует немецкому насосу Almatec E 08.
Tapflo TR 20 соответствует Almatec E 10.
Tapflo T 50 соответствует Almatec E 15.
Tapflo T 100 соответствует Almatec E 25.
Tapflo T 200 соответствует Almatec E 40.
Tapflo T 400 соответствует Almatec E 50.
Tapflo T 800 соответствует Almatec E 80.

Устройство насосов Tapflo T

Скажем пару слов. об особенностях устройства насосов T. По принципу действия они не отличаются от большинства других мембранных пневматических насосов (см. информацию о принципе действия на странице Мембранные пневматические насосы). Шведы гордятся своей конструкцией, в которой меньше деталей, чем у большинства других производителей. И это действительно так, только вот воздушный клапан уж больно сложный. Впрочем, чего не сделаешь ради снижения расхода сжатого воздуха и увеличения энергоэффективности.


Внутреннее устройство насосов Tapflo серии T

Рисунок 1. Внутреннее устройство насоса Tapflo T

Расшифровка полного обозначения насосов Tapflo T

Типовое обозначение насоса TR 9 PTT. Что оно означает?
T - мембранный насос Tapflo. Буква T также может быть дополнена следующими буквами (B - двойное количество мембран, D - бочковое исполнение, F - насос повышенного давления, T - двойные всасывающий и нагнетательный патрубки, X - взрывобезопаное исполнение категории 2G).

R - применение штангового клапана вместо шарикового (только для моделей TR 9 и TR 20).
9 - типоразмер насоса, максимальная производительность литров в минуту.
P - корпус из полиэтилена (T - корпус из тефлона)
T - материал мембраны комбинированный тефлон/EPDM (B - специальный тефлон 170SB для растворителей, E - EPDM, N - NBR, V - FKM).
T - материал шариков обратного клапана тефлон (E - EPDM, K - керамика, N - NBR, S - нержавеющая сталь).

Условия эксплуатации

Температура перекачиваемой жидкости не должна превышать +70 °C для версии из полиэтилена и +100 °C для версии из тефлона.

При этом минимальная температура не должна быть ниже -20 °C (минус 20 градусов).

Вязкость жидкости не должна превышать 18 000 сстокс. Однако при больших значениях вязкости следует учитывать падение производительности насоса (см. рисунок ниже).


График падения производительности насосов Tapflo зависимо от роста вязкости жидкости

Рисунок 2. График падения производительности насосов Tapflo в зависимости от роста вязкости перекачиваемой жидкости.

Поскольку модель T не имеет дополнительного усиления конструкции рекомендуется использовать каждый насос не более чем на 50% от максимальной производительности.

Например, для насоса T100 рекомендуется, чтобы производительность не превышала 50 литров в минуту, а для модели T400 не более 200 литров в минуту.

Каждый насос Tapflo T обладает хорошей самовсасывающей способностью, но чем больше высота самовсоса, тем сильнее падает производительность (см. рисунок ниже).


график падения производительности насосов Tapflo по мере роста высоты самовсоса

Рисунок 3. График падения производительности насосов Tapflo по мере роста высоты самовсоса.

Насосы Tapflo T могут работать совершенно в различных положениях относительно уровня перекачиваемой жидкости (см. рисунок ниже).


Работа насоса Tapflo в различных положениях: с подпором, в режиме самовсоса, в погружной положении

Рисунок 4. Насосы Tapflo могут работать с положительным подпором (слева), то есть когда жидкость поступает в насос самотеком. Этот вариант особенно рекомендуется при работе с вязкими жидкостями. Также насосы могут работать в режиме самовсоса (по центру) или в погружном положении. В последнем случае требуется обеспечить отвод отработанного сжатого воздуха наружу.

Материалы, применяемые при производстве насосов Tapflo T
Корпуса насосов выполняются из полиэтилена (PE) или тефлона (PTFE). Полиэтилен обладает наилучшими свойствами по абразивостойкости (его химостойкость сравнима с полипропиленом), а тефлон имеет наивысшую химическую стойкость среди всех полимеров.

Наиболее распространенные в применении мембраны изготавливаются из комбинированного материала Тефлон/EPDM. Если нет потребности в высокой химостойкости, можно выбрать более недорогие мембраны из EPDM или NBR. Также выпускаются мембраны из специального тефлона 170SB, который обладает повышенной стойкостью к растворителям или из FKM (Viton).


Многослойность структуры мембран Tapflo обеспечивает удобство их замены и длительный срок эксплуатации.

Рисунок 5. Многослойность структуры мембран Tapflo обеспечивает удобство их замены и длительный срок эксплуатации.

Прочие элементы насоса выбираются сообразно выбранным материалам корпуса и мембраны. Например, шариковые клапаны обычно выбираются тефлоновые или из нержавеющей стали (когда нужно обеспечить высокую абразивостойкость и улучшенную работу с вязкими жидкостями, повысить высотку самовсоса). Воздушный распределительный клапан обычно изготавливается из латуни. Он контактирует только со сжатым воздухом, поэтому если воздух чистый, то латуни вполне достаточно. В ряде случаев воздушный клапан может быть изготовлен из полиэтилена или нержавеющей стали AISI 316.


Различные материалы исполнения воздушного клапана насосов T: латунь, полиэтилен, нержавеющая сталь.

Рисунок 6. Различные материалы исполнения воздушного клапана насосов T: (1) - латунь, (2) - полиэтилен, (3) нержавеющая сталь. Полиэтилен и нержавеющую сталь имеет смысл использовать только при загрязнении сжатого воздуха, поступающего в насос.


Купить мембранный пневматический насос Tapflo T800 Вы можете сделав заказ по электронной почте info@nasosy.pro или позвонив по телефону +7 (343) 311-13-14
Каталог: Насосы
Принцип работы: Мембранные насосы
Принцип работы: Диафрагменные насосы
Производитель : Tapflo (Тапфло)
