Мембранный пневматический насос Almatec E 08

Цена: 69610 руб.

Технические данные

Расход, м3/ч: 0,6;
Выходной патрубок, мм: 6;
Давление, м.в.ст.: 24;
Воздушный патрубок, мм: 3;
Макс. вязкость, сстокс: 24000;
ДхШхВ, см: 9х13х13;
Диаметр твердых включений, мм: 2;
Вес, кг: 2;
Входной патрубок, мм: 6.

Мембранный пневматический насос Almatec E 08
Мембранный пневматический насос Almatec E 08 предназначен для перекачивания химически активных жидкостей в тяжелых условиях, где не справляются мембранные насосы других производителей.

Корпус насоса E 08 изготавливается из тефлона, который обладает наивысшей химостойкостью среди всех полимеров. Мембраны насоса на выбор изготавливаются из комбинированного материала Тефлон/EPDM (на стороне жидкости тефлон), а шариковые обратные клапаны также из тефлона.

Насос E 08 имеет производительность от 0,1 до 0,9 м3/час (от 1,6 до 15 л/мин). Максимальная вязкость перекачиваемой жидкости может быть 24 000 сстокс, но уже при 10 000 сстокс производительность насоса резко падает. При работе насоса в режиме самовсоса производительность также понижается. Допустимая высота самовсоса 0,5 метра при сухой всасывающей линии и 9 метров при заполненной линии.

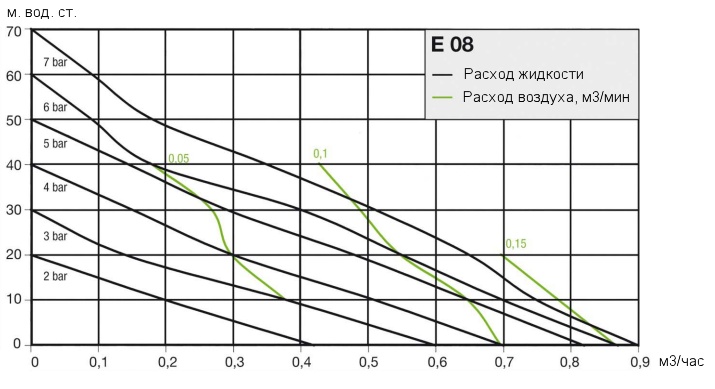

Кривая рабочих характеристик насоса Almatec E 08

Для мембранного пневматического насоса кривая производительность-напор зависит от давления сжатого воздуха. На изображении ниже показаны несколько различных кривых насоса при давлении воздуха от 2 до 7 бар. Ниже на странице можно посмотреть цифровой график характеристик, он соответствует кривой при давлении 7 бар.


Рабочие характеристики насоса Almatec E 08

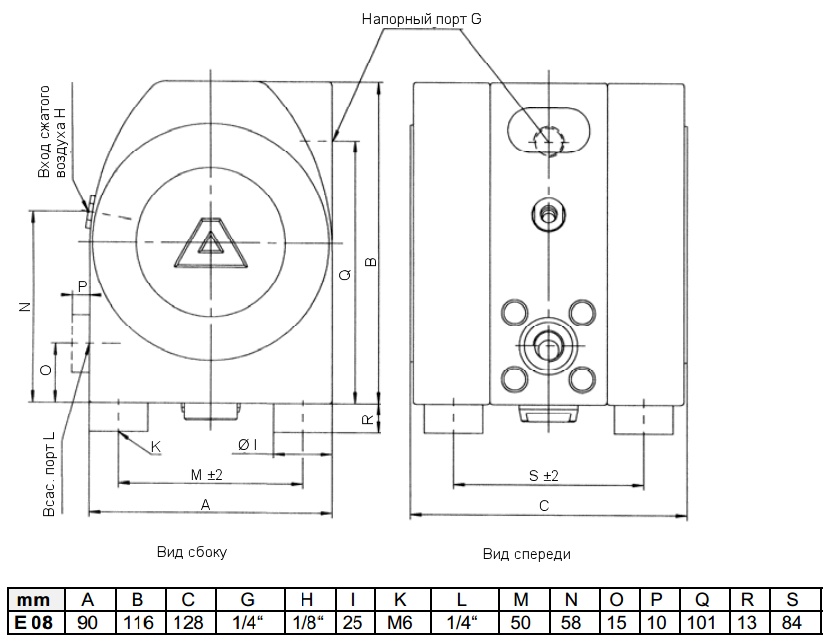

Габаритный чертеж насоса Almatec E 08


Габаритный чертеж насоса Almatec E 08

Мембранные пневматические насосы Almatec серии E (Германия) относятся к классу "А+" (наивысший уровень качества). Они представляют собой уникальную бескомпромиссную конструкцию, рассчитанную с одной стороны на работу в самых тяжелых условиях для перекачивания абразивных жидкостей (корпус из высокомолекулярного полиэтилена), а с другой стороны на работу с ультраагрессивными жидкостями, чистыми кислотами (корпус из тефлона). Серия E выпускается с 1984 года и была родоначальником своего класса. Энергию для своей работы насосы Almatec получают не от электродвигателя, а от компрессора. Насосы работают на сжатом воздухе.

Почему у насосов Almatec серии E нет конкурентов в Германии?
На самом деле это неправда. Конечно, конкуренты у Almatec есть. Но Almatec серии E прочно занимает 90% немецкого рынка мембранных пневматических насосов в своем классе. И это несмотря на высокую стоимость своей продукции. "Сделано в Германии" дешевым быть не может по определению.

Насосы серии E начали выпускаться в 1984 году и быстро принесли молодой немецкой компании мировую известность. В дальнейшем конструкция насосов E была скопирована компаниями Tapflo (Швеция) и Dellmeco (Англия). Затем немцы серьезно модифицировали свои насосы, добившись непревзойденных показателей по надежности работы в тяжелых условиях. Конкуренты повторить модификацию не смогли, зато перенесли свои производства в Польшу и конкурировали за счет более низкой цены. Однако для европейских потребителей надежность конструкции Almatec значительно важнее ценовых преимуществ конкурентов. В результате доля немецкого рынка Dellmeco в этом сегменте составляет 1%, а доля Tapflo "целых" 3%.


3 насоса братья-близнецы: Almatec E25, Dellmeco DM 25/125 и Tapflo T100

Рисунок 1. Три насоса являются братьями-близнецами. Almatec E25 (Германия), Dellmeco DM 25/125 (Англия-Польша) и Tapflo T100 (Швеция-Польша). Однако немецкий "брат" покрепче будет.

На изображении показаны 3 очень похожих насоса разных производителей. Но если присмотреться, станут видны некоторые отличия. Tapflo (на изображении справа) скопировали самый ранний вариант немецкого насоса. У шведов болты, которыми стягивается конструкция, торчат. Насос Dellmeco (по центру) по сути то же самое, что и Tapflo, но англичане скопировали более позднюю версию немцев и закрыли болты пластиковыми заглушками.
Немцы же сильнее всего модифицировали свой первоначальный насос:
Во-первых, они увеличили его массу. E 25 из тефлона весит 29 кг, аналог Tapflo 17 кг, аналог Dellmeco 16 кг. Almatec E 25 из полиэтилена весит 15 кг, аналог Tapflo 10 кг, аналог Dellmeco 9 кг. Увеличенная масса позволила сильно снизить вибрации при работе в предельных режимах.

Во-вторых, немцы повысили жесткость насоса путем добавления металлических колец, плотно прижимающих мембраны к центральной части корпуса (см. изображение). Dellmeco и Tapflo конструкцию не усилили, поэтому не рекомендуют использовать более 50% максимальной производительности насосов. Для T100 максимально рекомендуемый расход составляет 60 литров в минуту, хотя насос расчитан на подачу до 120 литров в минуту.

В третьих, Almatec отказались от использования поворотных патрубков (см. изображение). Да, такие патрубки удобны, но при работе в тяжелых режимах протечки через них могут стать головной болью для обслуживающего персонала.

В четвертых, немцы стали использовать глушитель из пористого материала белого цвета. Одного взгляда на него достаточно, чтобы понять загрязнен ли сжатый воздух, который подается в насос.

В пятых, на насосах серии E появилась подготовка для фланцевых соединений. Это удобно в ряде случаев.

И, наконец, в шестых, Almatec делает свои мембраны совместимими со всеми насосами конкурентов. Мембраны Almatec подходят и для Tapflo и для Dellmeco. Это удобно, если парк насосов состоит из моделей разных производителей.

Расшифровка маркировки Almatec E

Вот пример обозначения насоса: E 25 TTT
T - корпус из тефлона (первая буква может быть E - полиэтилен, F - кондуктивный полиэтилен, U - кондуктивный тефлон).
T - диафрагма из тефлона/EPDM (вторая буква может быть E, N).
T - шариковые клапаны из тефлона (третья буква также может быть: S, Z, N, E).

Условия эксплуатации

Максимальная температура жидкости не должна превышать:
+70 °C для насосов E в корпусе из полиэтилена
+ 100 °C для насосов E 08, E 10 из тефлона.
+ 120 °C для насосов E 15, E 25, E 40, E 50 из тефлона.
Максимальная вязкость жидкости должна не должна превышать 24 000 сстокс.

Высота сухого самовоса колеблется от 0,5 до 5 метров и зависит от модели насоса (чем больше типоразмер, тем больше высота самовсоса).

Высота самовсоса при заполненной всасывающей линии составляет:
- 9 метров для моделей E 08, E 10
- 9,5 метров для моделей E 15, E 25, E 40, E 50.
Максимальное давление сжатого воздуха при входе в насос не должно превышать 7 бар.

Взрывозащита. Насосы серии E по умолчанию изготовлены из непроводящих материалов (корпус белого цвета). По заказу могут быть поставлены насосы из кондуктивного тефлона или полиэтилена (черного цвета), сертифицированные по категории взрывоопасной зоны 2G или 3G.

Используемые материалы

Almatec использует высокомолекулярный полиэтилен (PE-UHMW) и тефлон (PTFE) для изготовления корпусов своих насосов. Немецкая компания отказалась от полипропилена (PP) и фторопласта (PVDF).

Высокомолекулярный полиэтилен в сравнении с полипропиленом обладает схожей химической стойкостью, зато стойкость к истиранию в 7 раз выше. Более того, полиэтилен даже в 1,5 раза лучше противостоит абразиву чем нержавеющая сталь. Корпус из полиэтилена следует выбирать при необходимости перекачивать самые абразивные жидкости при умеренной химической активности.
Тефлон можно сравнить с поливинилденфторидом (PVDF). Тефлон дороже, зато его химическая стойкость выше. Существует считанное количество веществ, с которыми не может работать PTFE.

Корпус из тефлона следует использовать для самых сильных кислот и щелочей, где другие материалы не справляются.

Для взрывоопасных приложений корпуса изготавливают из кондуктивного (токопроводящего) тефлона или полиэтилена.

Материалы прочих элементов стандартны.
Мембраны изготавливаются из комбинированного материала (Сторона жидкости из тефлона, сторона воздуха из каучука EPDM). Также могут использоваться более недорогие мембраны из каучуков EPDM или NBR.

Шариковые клапаны (ball valves) обычно изготавливаются из тефлона, но возможно их изготовление из более дешевых каучуков NBR, EPDM, а также из нержавеющей стали для лучшего самовсоса или из кондуктивного полиэтилена (клапаны из кондуктивного полиэтилена цилиндрической формы обеспечивают наилучший самовсос "по суху", а также обладают токопроводящим свойством).
