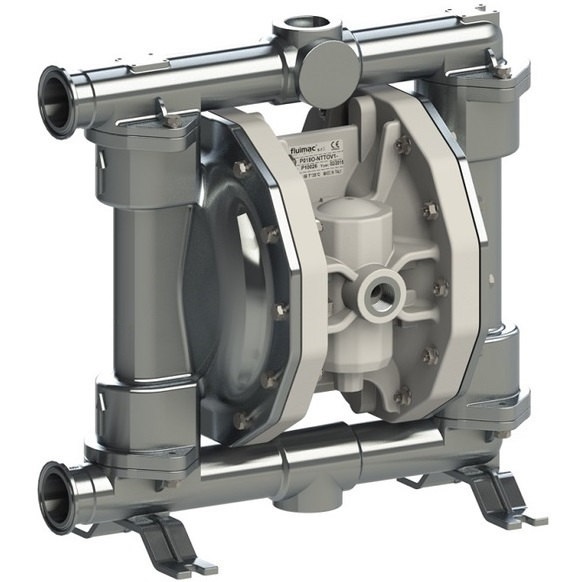

Мембранный пневматический насос Seko Duotek AF XS 0160S

Цена: 217220 руб.

Технические данные

Расход, м3/ч: 8,4;
Диаметр твердых включений, мм: 7,5;
Давление, м.в.ст.: 37;
Входной патрубок, мм: 38;
Материал корпуса: Нерж. AISI 316;
Выходной патрубок, мм: 38;
Материал мембран: PTFE;
Воздушный патрубок, мм: 13;
Макс. темп. жидкости, °C: 95;
ДхШхВ, см: 37х22х35;
Макс. вязкость, сстокс: 35000;
Вес, кг: 20;
Самовсос "по суху", м: 6.

Мембранный пневматический насос Seko Duotek AF XS 0160S

Мембранный пневматический насос Seko Duotek AF XS 0160S выполнен из полированной нержавеющей стали 316, предназначен для пищевой, фармацевтической и косметической промышленности. Насос имеет гигиеническое исполнение и позволяет бережно перекачивать жидкости вязкостью до 35 000 сСт при температуре до 95 °C. Он способен перекачивать твердые частицы диаметром 7,5 мм.
Насос питается от источника сжатого воздуха давлением до 8 бар.
Подходит для работы в условиях повышенной взрывоопасности ATEX зоны 1, имеет сертификат ATEX II 2/2 GD c IIB T135 °C.

Материалы исполнения Seko Duotek AF XS 0160S соответствуют требованиям технологических процессов асептических производств.
Корпус насоса выполнен из полированной нержавеющей стали AISI 316 (Ra 0,4 мкм)*, которая исключает размножение нежелательных бактерий, обеспечивая качество полученной продукции.
*AISI 316 - это кислотостойкая нержавеющая сталь устойчивая к воздействию коррозии, она содержит в своем составе молибден (Mo), защищающий от точечной коррозии. Сталь механической полировки Ra 0,4 мкм лишена пор, имеет зеркально гладкую поверхность, исключает оседание среды, легко очищается.
При необходимости, насос можно обрабатывать и дезинфицировать в системах CIP и SIP мойки.
Мембраны насоса выполнены из гигиеничных химостойких эластомеров Тефлон (PTFE)/ Хайтрел (Hytrel).
Seko Duotek AF XS 0160S химически совместим с ингредиентами, средами и с большинством вспомогательных веществ (Excipients) пищевых, фармацевтических и косметических производств.
Все контактные с жидкостью материалы насоса сертифицированы FDA (Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США), что является гарантией гигиеничности модели.

Производительность насоса регулируется давлением сжатого воздуха и достигает 170 л/мин (10,2 м3/ч), подача жидкости за один ход мембраны ≈ 0,33 л.
Максимальный напор насоса составляет 80 м при давлении воздуха 8 бар.
Патрубки с быстроразъемным кламповым** соединением 1 1/2 " (38 мм).
**Кламп (Tri-Clamp) - облегчает подключение к насосу, позволяет быстро получить доступ к линии, провести санобработку, демонтаж и обслуживание насоса.
Подключение воздуха 1/2 " (13 мм) BSP.
Насос может работать в режиме сухого хода, но необходимо ограничить время работы насоса в режиме сухого хода до 10 мин.
Насос не требует предварительной заливки перед пуском, высота всасывания «по суху» до 6 м.
Уровень звуковой мощности модели 75 дБ.

График рабочих характеристик Seko Duotek AF XS 0160S


График эксплуатационных характеристик модели Seko Duotek AF XS 0160S

На графике показана производительность и напор насоса в зависимости от давления сжатого воздуха.
Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности, в свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха.
Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 8,4 м3/ч жидкости (140 л/мин) с напором 37 метров, расход воздуха при этом составит 900 нл/мин.
Ниже на этой странице показан еще один график производительности насоса при давлении 8 бар.

Габаритный чертеж насоса Seko Duotek AF XS 0160S



Габаритный чертеж насоса Seko Duotek AF XS 0160S

Мембранные пневматические насосы Seko серии Duotek FOOD и SANI Duotek используются в пищевой промышленности, косметике и фармацевтике. Особенностью насоса является его материалы, корпус насоса изготовлен из полированной стали (AISI 316), благодаря полировке в полости насоса нет мест, где могут задерживаться бактерии. Мембраны выполнены из тефлона (PTFE). Все материалы утверждены Федеральной комиссией по лекарственным веществам FDA.

Насосы Seko серии Duotek FOOD и серии SANI Duotek имеют следующие отличия:
Серия FOOD – предназначена для пищевой, молочной промышленности, а также для промышленности по производству напитков. В производстве данной серии используется электрополированная нержавеющая сталь 316 со средним значением шероховатости 2,7 микрометров (µm).
Серия SANI – востребована в отраслях промышленности, где существуют более строгие требования к гигиене оборудования, помимо пищевой промышленности, насосы SANI используются в фармацевтической и косметической промышленности. Данная серия насосов выпускается из нержавеющей стали 316 с механической полировкой, шероховатость которой всего 0,4 микрометров (µm).

Также для всех моделей имеется сертификат ATEX * (классификация взрывоопасных сред) Zone 1 и Zone 2.
* ATEX — директивы ЕС, описывающие требования к оборудованию и работе в потенциально взрывоопасной среде: Zona 1 - Зона, в которой существует вероятность присутствия взрывоопасной концентрации воздуха с примесью воспламеняющихся веществ в виде газа, пара или дымовой завесы при нормальной эксплуатации. Zona 2 - Зона, в которой присутствие взрывоопасной концентрации воздуха с примесью воспламеняющихся веществ в виде газа, пара или дымовой завесы при нормальной эксплуатации маловероятно, а если возникает, то редко, случайно и ненадолго. Насосы Duotek FOOD и SANI Duotek способны работать неограниченное время в «сухом режиме». Они могут перекачивать жидкости очень высокой вязкости, среды с твердыми частицами от 3 мм до 8,5 мм (зависит от модели), при температуре до 95°С. Каждая их моделей обеспечивает самовсос «посуху» до 6 метров. В нашем каталоге представлены модели с максимальной производительностью от 20 до 700 л/мин и диаметром патрубков от 3/4" (20 мм) до 2 1/2" (63 мм). Уровень шума от 65 до 80 дБ.
Кламповое соединение Seko Duotek FOOD, SANI
Рисунок 1. Кламповое соединение Seko Duotek FOOD, SANI В стандартном варианте насосы имеют кламповое соединение (TRI CLAMP) Диафрагменные насосы не имеют электродвигателя, а переменная производительность регулируется от нуля до максимума изменением количества подаваемого воздуха компрессором. Конструкция в классическом исполнении, из двух мембран с двумя периферийными рабочими камерами.
Основные элементы конструкции насоса Seko Duotek FOOD
Рисунок 2. Основные элементы конструкции насоса Seko Duotek FOOD Условия эксплуатации
- Максимальная температура перекачиваемой среды 95 °C.
- Рабочая среда по химическому составу должна быть совместима с конструкционными материалами насоса. Эти насосы не используются для перекачки ацетилена, водорода сероуглерода.
- Скорость жидкости не должна превышать 3,5м/с.
- Для обеспечения функционирования насоса необходимо установить регулирующую задвижку, манометр или защитное реле давления на линии подачи жидкости и запорный клапан на линии всасывания. Уменьшать пульсации в расходной линии рекомендуется применением автоматического демпфера.
- На линии подачи воздуха устанавливаются регулятор давления с манометром, запорный клапан, трехходовой клапан и регулятор расхода.
- Насосы серии Duotek оснащены самосмазывающимися пневматическими распределительными механизмами, которые не требуют дополнительной смазки. Поэтому подаваемый компрессором воздух должен быть чистым и сухим.
- Насосы сертифицированы по ATEX для зон 1 или 2. В случае установки в таких зонах компрессор должен отбирать воздух за их пределами, либо использовать инертный газ.
- Насос устанавливается/закрепляется горизонтально, а также может быть прикреплен к потолку. Подающий коллектор должен всегда находиться в верхней части, сам насос обязательно заземляется.

Расшифровка обозначений артикула насосов Duotek

FOOD

и SANI Duotek



Расшифровка артикула насосов Duotek FOOD и SANI Duotek

Основные технические характеристики моделей Seko Duotek FOOD

Seko Duotek AF0018


Технические характеристики насоса Seko AF0018

Мембранный пневматический насос Seko AF0018S

Габаритный чертеж AF0018(мм)


Габаритный чертеж насоса Seko AF0018 (мм)

График эксплуатационных характеристик модели Seko AF0018S

График эксплуатационных характеристик Seko AF0018S

На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности, в свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 0,72 м3/ч жидкости (12 л/мин) с напором 56 метров, расход воздуха при этом составит 97 нл/мин.

Seko Duotek AF0050


Технические характеристики насоса Seko AF0050

Мембранный пневматический насос Seko AF0050S

Габаритный чертеж AF0050 (мм)


Габаритный чертеж насоса Seko AF0050 (мм)

График эксплуатационных характеристик модели Seko AF0050S

График эксплуатационных характеристик Seko AF0050S

На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности, в свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 2,7 м3/ч жидкости (45 л/мин) с напором 33 метра, расход воздуха при этом составит 380 нл/мин.

Seko Duotek AF0100


Технические характеристики насоса Seko AF0100

Мембранный пневматический насос Seko AF0100S

Габаритный чертеж AF0100(мм)


Габаритный чертеж насоса Seko AF0100 (мм)

График эксплуатационных характеристик модели Seko AF0100S

График эксплуатационных характеристик Seko AF0100S

На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 5,4 м3/ч жидкости (90 л/мин) с напором 30 метров, расход воздуха при этом составит 700 нл/мин.

Seko Duotek AF0160


Технические характеристики насоса Seko AF0160

Мембранный пневматический насос Seko AF0160S

Габаритный чертеж AF0160(мм)


Габаритный чертеж насоса Seko AF0160 (мм)

График эксплуатационных характеристик модели Seko AF0160S

График эксплуатационных характеристик Seko AF0160S

На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 8,4 м3/ч жидкости (140 л/мин) с напором 37 метров, расход воздуха при этом составит 900 нл/мин.

Seko Duotek AF0400


Технические характеристики насоса Seko AF0400

Мембранный пневматический насос Seko AF0400S

Габаритный чертеж AF0400(мм)


Габаритный чертеж насоса Seko AF0400 (мм)

График эксплуатационных характеристик модели Seko AF0400S

График эксплуатационных характеристик Seko AF0400S

На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 15 м3/ч жидкости (250 л/мин) с напором 48 метров, расход воздуха при этом составит 1450 нл/мин.

Seko Duotek AF0500


Технические характеристики насоса Seko AF0500

Мембранный пневматический насос Seko AF0400S

Габаритный чертеж AF0500(мм)


Габаритный чертеж насоса Seko AF0500 (мм)

График эксплуатационных характеристик модели Seko AF0500S

График эксплуатационных характеристик Seko AF0500S

На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 21 м3/ч жидкости (350 л/мин) с напором 48 метров, расход воздуха при этом составит 1550 нл/мин.

Seko Duotek AF0700


Технические характеристики насоса Seko AF0700

Мембранный пневматический насос Seko AF0700S

Габаритный чертеж AF0700(мм)


Габаритный чертеж насоса Seko AF0700 (мм)

График эксплуатационных характеристик модели Seko AF0700S

График эксплуатационных характеристик Seko AF0700S

На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 36 м3/ч жидкости (600 л/мин) с напором 30 метров, расход воздуха при этом составит 1800 нл/мин.


Купить мембранный пневматический насос Seko Duotek AF XS 0160S Вы можете сделав заказ по электронной почте info@nasosy.pro или позвонив по телефону +7 (343) 311-13-14
