Двухмембранный пневматический насос Graco CHEMSAFE 515PT

Цена: 217280 руб.

Технические данные

Расход, м3/ч: 2,7;
Входной патрубок, мм: 15;
Давление, м.в.ст.: 29;
Выходной патрубок, мм: 15;
Макс. темп. жидкости, °C: 100;
Воздушный патрубок, мм: 6;
Самовсос "по суху", м: 3,3;
ДхШхВ, см: 23х16х28;
Диаметр твердых включений, мм: 4.
Вес, кг: 9,1.

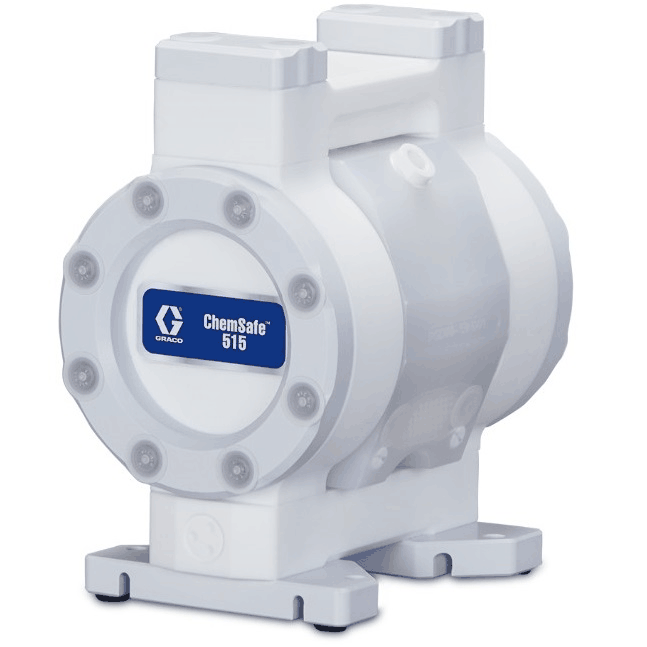

Двухмембранный пневматический насос Graco CHEMSAFE 515PT

Двухмембранный пневматический насос CHEMSAFE 515PT из тефлона перекачивает нейтральные, химические, коррозионные, токсичные, вязкие жидкости и среды. В перекачиваемой среде допустимо наличие твердых частиц размером до 4 мм.

CHEMSAFE 515PT - это краткое название модели.
Полная заводская маркировка CHEMSAFE 515PT-P03APT4PTPTPOPT, в ней содержится расшифровка материалов насоса:
515 - типоразмер модели 1/2" (15 мм)
PT - материал проточной части тефлон (PTFE)
P03A - материал центральной секции полипропилен (P), порт воздушной линии BSPT
PT4 - корпус проточной части из тефлона (PTFE), порт BSPT
PT - седла из тефлона (PTFE)
PT - шарики из тефлона (PTFE)
PO - формованные мембраны из PTFE/EPDM (тефлон/этилен-пропиленовый каучук)
PT - уплотнительные кольца из тефлона (PTFE).

Температура перекачиваемой жидкости должна быть в пределах от +4 до +100 °C.

Производительность CHEMSAFE 515PT составляет от 1 до 60,6 л/мин (0,06 до 3,63 м3/ч), давление воздуха на входе в насос должно быть от 2,1 до 6,9 бар. Максимальная высота напора 69 м, расход воздуха при этом составляет 0,82 м3/мин (820 л/мин). Высота сухого самовсасывания 3,3 метра.

Максимальная скорость насоса 381 цикл в минуту. За один цикл насос перекачивает 0,16 литра жидкости.
Уровень шума при скорости 100 циклов в минуту составляет 58,9 дБ, а при скорости 381 цикл уровень шума 81,8 дБ.

Рабочие характеристики насоса CHEMSAFE 515PT

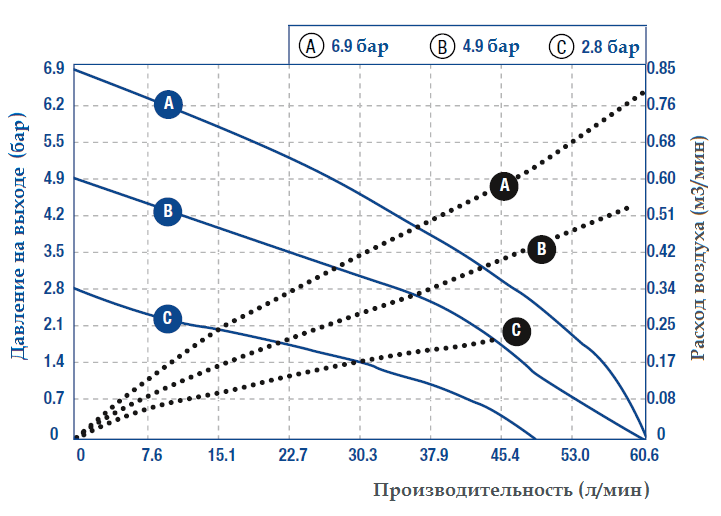

Синим на графике показаны кривые зависимости производительности и напора от давления воздуха, а черным показаны кривые зависимости расхода воздуха от производительности и давления воздуха.

Габаритный чертеж насоса CHEMSAFE 515PT





Мембранные пневматические насосы Graco Chemsafe американской компании Graco Inc. относятся к классу "A" (высокий уровень качества). Это надежные самовсасывающие насосы из тефлона, обладающие чрезвычайной химостойкостью, они совместимы с едкими, токсичными жидкостями, такими как кислоты, топливо, клеи, краски, смолы, а также более вязкими жидкостями и суспензиями. Обратите внимание на достаточно эстетичный внешний вид моделей, который дополняет их надежную и безопасную конструкцию.

На выбор предлагаются модели с соединительными размерами 1/4", 3/8", 1/2", 1" или 1-1/2".
Для вариативности монтажа, у всех моделей предусмотрены коллекторы с центральным и боковым подсоединением.

Почему насосы Chemsafe безопасны и надежны?

1. Все насосы Graco Chemsafe выполнены из тефлона. Именно тефлон гарантирует высокую химическую стойкость данной серии и обеспечивает безопасность при работе с химическими веществами.
2. Универсальные мембраны из формованного тефлона позволяют увеличить срок службы оборудования.
3. Корпус выполнен с помощью оборудования с ЧПУ. Механическая обработка конструкции и плотная конфигурация болтов определяют высокую точность соединения компонентов. Это обеспечивает высокую герметичность насосов и надежную защиту от утечки перекачиваемых материалов.
4. Конструкция воздушного клапана устойчива к обледенению, защищает от срыва и проста в обслуживании.
Пневмодвигатель небольших моделей CHEMSAFE 205 и 307 оснащен одним управляющим клапаном, у большеразмерных моделей CHEMSAFE 515, 1040, 1590 конструктивно предусмотрено два управляющих клапана.




Рисунок 1. Устройство конструкции насоса Graco Chemsafe
1. Соединительные болты плотной конфигурации
2. Коллекторы из PTFE
3. Управляющий клапан пневмодвигателя
4. Мембраны из формованного PTFE
5. Проточная часть корпуса из PTFE
6. Шарики обратного клапана из PTFE

Технические характеристики Graco Chemsafe

Модельный ряд CHEMSAFE 205PT-307PT-515PT-1040PT-1590PT имеет следующие показатели:
- Максимальная скорость потока от 0,84 до 22,6 м3/час (от 14 до 376 л/мин);
- Максимальные показатели напора 69 метров;
- Рабочий диапазон давления воздуха от 2,1 до 6,9 бар;
- Максимальный расход воздуха от 260 до 1300 л/мин;
- Самовсасывающая способность при сухом пуске до 5 метров;
- Диаметр всасывающих и напорных патрубков от 1/4" до 1-1/2" NPT, BSPT;
- Диаметр подключения компрессора на входе 1/8", 1/4", 1/2" NPT, BSPT.

Расшифровка обозначения насосов Graco Chemsafe

Пример модификации CHEMSAFE 515PT-P03APT4PTPTPOPT
Воспользуйтесь данным примером для расшифровки комплектации насоса.
515 – типоразмер насоса 515 (1/2"). Другие варианты типоразмеров: 205 (1/4"), 307 (3/8"), 1040 (1"), 1590 (1-1/2")
PT – материал проточной части PTFE (тефлон)
P03A - материал центральной секции Р (полипропилен), порт воздушной линии BSPT (если P01A, то материал тот же полипропилен, но порт воздушной линии NPT)
PT4 - материал проточной части PTFE (тефлон), порт BSPT (если PT3,то NPT)
PT - материал седел PTFE (тефлон)
PT - материал шариков PTFE (тефлон)
PO - материал мембран формованный PTFE/EPDM
PT – материал уплотнительных колец PTFE (тефлон)

Условия эксплуатации мембранных насосов Graco Chemsafe:

- Температурный диапазон перекачиваемой среды от +4 до 100 °С.
- Температура хранения насоса и окружающей среды не должна быть ниже 0 °C.
Эксплуатация насоса при температурах ниже точки замерзания может ускорить износ эластомеров и компонентов в насосе.
- Высота сухого самовсоса колеблется от 2 до 5 метров в зависимости от модели.
Самовсасывающая способность моделей с заполненной всасывающей линией достигает 9,5 метров.
- Давление воздуха в пневмолинии не должно превышать 6,9 бар, но и не должно быть меньше 2,1 бар. Слишком низкое давление ведет к остановке насоса и потребует его перезапуска, а избыточное давление нежелательно по причине поломки насоса.
- Запуск насоса производится путем начала подачи сжатого воздуха. Остановка насоса производится путем прекращения подачи сжатого воздуха.

Материалы конструкции серии Graco Chemsafe

Основным материалом изготовления данных насосов является тефлон, из него выполнены корпус проточной части, диафрагмы, шарики, седла и уплотнительные кольца.
Материалом центральной секции насоса служит сверхвысокомолекулярный полипропилен.


Купить двухмембранный пневматический насос Graco CHEMSAFE 515PT Вы можете сделав заказ по электронной почте info@nasosy.pro или позвонив по телефону +7 (343) 311-13-14
Каталог: Насосы
Производитель : Graco
