Мембранный пневматический насос Graco HUSKY 1590-AL-SS-PTFE-PTFE

Цена: 55640 руб.

Технические данные

Расход, м3/ч: 18;
Диаметр твердых включений, мм: 4,8;
Давление, м.в.ст.: 24;
Входной патрубок, мм: 40;
Материал корпуса: Алюминий;
Выходной патрубок, мм: 40;
Материал мембран: PTFE;
Воздушный патрубок, мм: 15;
Макс. вязкость, сстокс: 15000;
ДхШхВ, см: 38х26х48;
Самовсос "по суху", м: 6,1.
Вес, кг: 15,2.

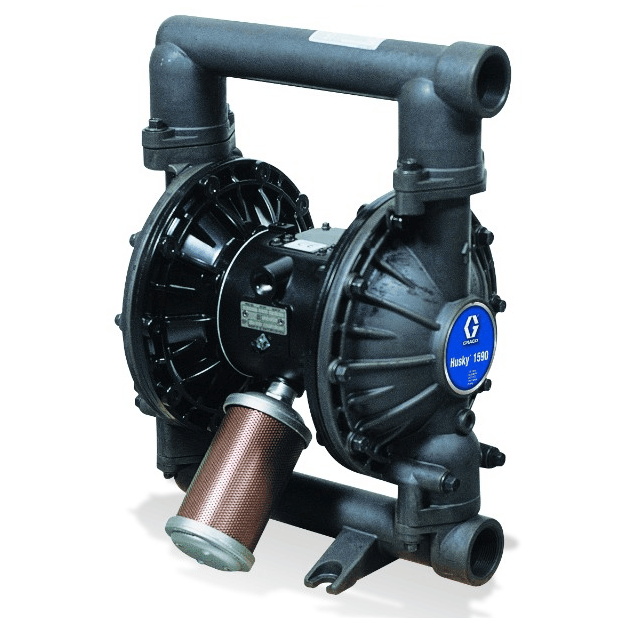

Мембранный пневматический насос Graco HUSKY 1590-AL-SS-PTFE-PTFE

Мембранный пневматический насос Graco HUSKY 1590-AL-SS-PTFE-PTFE (заводской артикул DBC311) имеет корпус из алюминия, мембраны из Тефлона (PTFE), седла клапанов из нержавеющей стали, шариковые клапаны из тефлона. Насос предназначен для перекачивания топлива, в том числе бензина и керосина, горючих масел, а также различных нейтральных сред, в том числе воды, антифризов, масел, моющих жидкостей. Работает от энергии сжатого воздуха, давление воздуха на входе в насос должно быть от 1,4 до 8,4 бар.

Алюминиевый корпус насоса хорошо проводит ток. При условии заземления насос может работать во взрывоопасной зоне (класс взрывозащиты II 2G IIC T4).
Температура перекачиваемой жидкости с учетом материалов конструкции от +4 до +104 °C.

Производительность насоса составляет от 1 до 22,7 м3/час (от 16 до 378,5 л/мин). Максимальный напор жидкости 84 метра.
Максимальный расход воздуха 3,5 м3/мин.
Всасывающий/напорный патрубки диаметром 1-1/2"резьба bsp. Диаметр канала подачи воздуха - 1/2" npt.

Допустимая вязкость жидкости до 15 000 сстокс, допустимый диаметр твердых включений в жидкости до 4,8 мм.

Максимальная высота самовсоса по сухой линии 6,1 метра.
Работа в режиме самовсоса, а также перекачивание жидкости повышенной вязкости снижают производительность.

Максимальная скорость работы насоса 200 циклов в минуту. За один цикл насос перемещает 1,9 литра жидкости.

При работе насоса в непрерывном режиме рекомендуется скорость работы от 90 до 140 циклов в минуту. При работе в системе циркуляции рекомендуемая скорость 20 циклов в минуту.

Уровень шума при давлении 4,8 бар составляет 84 дБ, а при давлении 7 бар 96 дБ.

Рабочие характеристики насоса HUSKY 1590-AL-SS-PTFE-PTFE

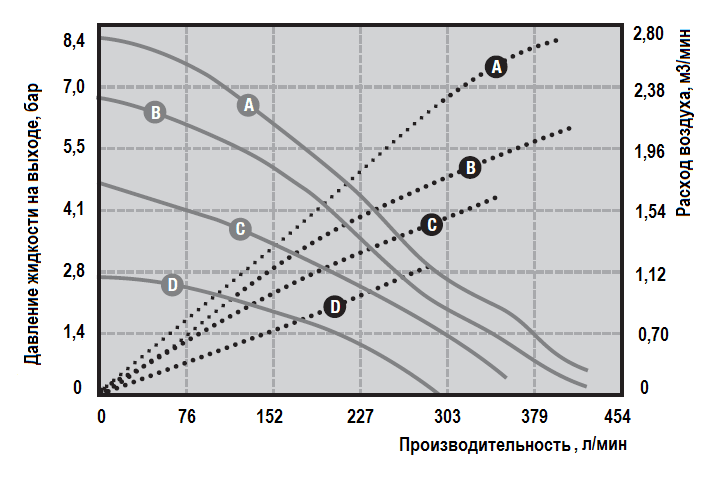

Ниже приведен удобный график, который показывает зависимость производительности и напора насоса от давления воздуха, а также потребление сжатого воздуха в зависимости от производительности.


Рабочие характеристики насоса HUSKY 1590

Далее, на этой странице, представлен еще один цифровой график с рабочей кривой насоса при давлении 8,4 бар.

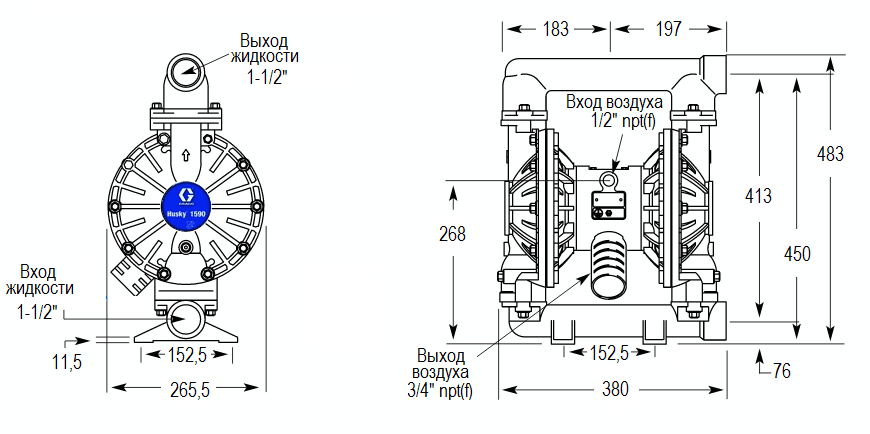

Габаритный чертеж насоса HUSKY 1590-AL-SS-PTFE-PTFE



Габаритный чертеж насоса HUSKY 1590

Мембранные пневматические насосы Graco Husky относятся к классу "A" (высокий уровень качества). В режиме самовсоса перекачивают вязкие, агрессивные, взрывоопасные жидкости с твердыми включениями. Graco Husky достаточно дорогие, но очень популярны в мире (и в России) в силу очень высокой надежности. Насосы работают благодаря энергии сжатого воздуха, поступающего в корпус из компрессорной линии.

Преимущества конструкции насосов Graco Husky

1. Надежность работы и удобство обслуживания.

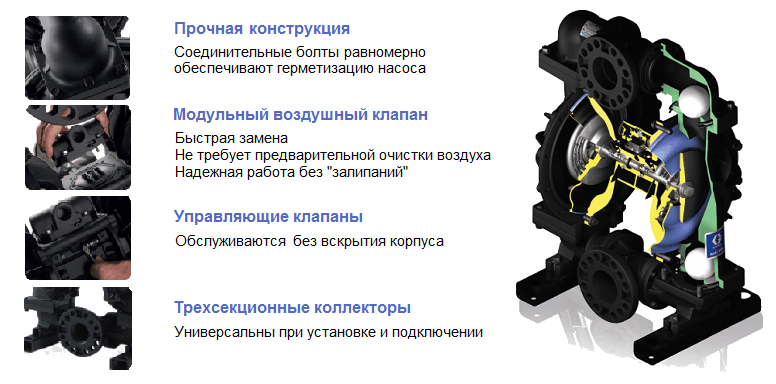

Преимущество серии Graco Husky

Рисунок 1. Преимущество серии Graco Husky на примере алюминиевого насоса Husky 3300

2. Взаимозаменяемость деталей.
Насосы типоразмеров Husky 1050, Husky 15120 и Husky 2150 имеют одинаковую центральную секцию и воздушный клапан. Взаимозаменяемость деталей конструкции насосов Husky 1050, Husky 15120 и Husky 2150 позволяет экономить на закупке оборудования для предприятия, расширять варианты решения производственных задач и оптимизировать складскую логистику в данном направлении.

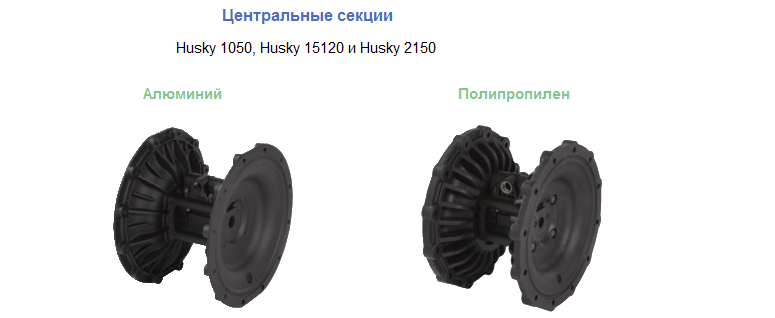

Центральные секции насоса Husky 1050, Husky 15120 и Husky 2150

Рисунок 2. Центральные секции насосов Husky 1050, Husky 15120 и Husky 2150

Технические характеристики насосов серии Husky

Насосы Graco Husky имеют следующие технические характеристики (точные показатели приведенных данных зависят от конкретной модели):
- рабочее давление воздуха от 1,4 до 8,6 бар, максимальный напор 70-86 м;
- максимальная производительность варьируется от 1,14 до 68,1 м3/час (от 19 до 1135 л/мин);
- скорость работы составляет от 103 до 250 циклов в минуту. За один рабочий цикл они перекачивают от 45 см3 до 11 л жидкости, данная величина определяется давлением воздуха, типом перекачиваемой среды и режимом всасывания;
- высота самовсасывания от 3,2 до 9,4 метров по заполненной линии, всухую – от 2,1 до 5,48 метров;
- максимальный расход воздуха от 15,12 м3/час (252 л/мин) до 570 м3/час (9500 л/мин);
- допустим размер твердых включений от 1,5 до 12,7 мм;
- диаметр подключений всасывающего и напорного каналов от 1/4" (6 мм) до 3" (80 мм).
Все металлические насосы имеют резьбовое соединение (bsp или npt). Исключением является насос Husky 3300 (3") из алюминия, он имеет фланцевое соединение.
Пластиковые насосы 1/4", 3/3" и 1/2" имеют резьбовое соединение (bsp или npt), а начиная с моделей Husky 1050 - фланцевое.
У модели Husky 205 предусмотрено гибридное соединение для фитингов 1/4 npt или 1/4 bspt;
- диаметр резьбовых подключений воздушной линии от 1/4" до 3/4" npt.

Расшифровка обозначения насосов Graco Husky

В серии Graco Husky применяется два варианта обозначения насосов:
1. Первый вариант. Используется для более ранних выпусков серии, к ним относятся модели Husky 205-307-515-1590-2150.
Расшифруем в данном варианте конфигурацию насоса Graco HUSKY 307-PP-PP-SP-SP307 - размера насоса, тип и материал пневмопривода (307 - 3/8" стандартный из полипропилена, 205 - 1/4" стандартный из полипропилена, 515 - 1/2" стандартный из полипропилена, 716 - 3/8" стандартный из полипропилена, 1590 – 1 1/2" стандартный из алюминия, 2150 - 2" стандартный из алюминия).
PP - материал седел (PP – полипропилен, KY - PVDF, SS - нержавеющая сталь AISI 316, HY – хайтрел, AC – ацеталь, NULL – нет седла).
SP - материал шариков (SP - сантопрен, PP – полипропилен, KY - PVDF, PTFE - тефлон, HY - хайтрел, SS - нержавеющая сталь AISI 316, HS – закаленная нержавеющая сталь).
SP - материал мембран (SP - сантопрен, PTFE - тефлон, HY - хайтрел).

2. Второй вариант. Используется для обозначения насосов с обновленными техническими характеристиками.
Это модели Graco Husky 1050-15120-2200-3300
Расшифруем второй вариант конфигурации насосов на примере модели Graco HUSKY 1050A-A01-A-A2-SS-PT-PT-PT1050 - типоразмера насоса (1050 – 1"; 15120 - 1"; 2200 -2"; 3300 - 3")
A - материал проточной части (A - алюминий, P - полипропилен, F – фторопласт (PVDF), S - нержавеющая сталь 316, АС - ацеталь).
А – материал средней части корпуса (А – алюминий; Р – полипропилен)
01 - тип пневмопривода (01 - стандартный пневмопривод)
A – тип мембран (А - стандартные мембраны; G – переформованные (литые) мембраны)
A2 - материал и тип патрубка (A2 - алюминий с метрическим патрубком, P1 - полипропилен с центральным фланцем, P2 - полипропилен с торцевым фланцем, F1 - PVDF с центральным фланцем, F2 - PVDF с торцевым фланцем, S2 - нержавеющая сталь с патрубком bsp).
SS - материал седел (SS - нержавеющая сталь AISI 316, PP - полипропилен, TP – TPE(хайтрел), PV - PVDF).
PT - материал шариков (PT - PTFE, SP - сантопрен, TP – TPE (хайтрел), SS - нержавеющая сталь AISI 316).
PT - материал мембран (PT - PTFE/EPDM или PTFE/Santoprene по отдельности, PO - PTFE/EPDM слитые воедино, TP – TPE (хайтрел), SP - сантопрен).
PT - уплотнительные кольца (PT – тефлон PTFE, BN - Buna N).

Условия эксплуатации

1. Graco Husky способны перекачивать любые по химическому составу и агрессивности жидкости при условии их совместимости с материалами изготовления выбранной модели насоса.
2. Перекачиваемая среда может быть вязкой (до 25 000 сстокс) и содержать твердые фракции от 1,5 до 12,7 мм.
3. Температура перекачиваемой жидкости зависит от материалов насоса и должна быть в пределах:
- от 0 до + 66°C для проточной части из пропилена с мембраной из сантопрена;
- от + 4 до + 66°C для проточной части из пропилена с мембраной PTFE;
- от + 4 до + 104°C для проточной части из PVDF с мембраной PTFE;
- от + 4 до + 82°C для проточной части из ацеталя с мембраной PTFE;
- от - 29 до + 66°C для проточной части из алюминия с мембраной из хайтрела (TPE);
- от - 40 до + 82°C для проточной части из алюминия с мембраной из сантопрена;
- от + 4 до + 104°C для проточной части из алюминия или нержавеющей стали с мембраной из PTFE.
4. Давление сжатого воздуха на входе не должно превышать 7 - 8,6 бар. Точное значение максимального давления зависит от модели насоса.
5. Запуск может производиться при пустых трубопроводах, допускается работа на холостом ходу.

6. При работе в погруженном положении отработанный воздух необходимо отводить выше уровня перекачиваемой жидкости.

Могут ли насосы Graco Husky перекачивать легковоспламеняющиеся жидкости и одновременно находиться во взрывоопасной среде? По умолчанию любые мембранные насосы сертифицируются по ATEX 3G для задач, где взрывоопасная атмосфера присутствует лишь изредка и временно. Однако ряд моделей Graco Husky сразу сертифицированы по ATEX 2G:
- насосы 1050A (алюминий) и 1050S (нержавеющая сталь) имеют сертификат II 2 G c IIC T4
- насосы 3300A (алюминий) и 3300S (нержавеющая сталь) имеют сертификат II 2 GD c IIC T4.
Это очень серьезный уровень взрывобезопасности, который позволяет указанным насосам работать в самых ответственных и опасных приложениях:
- G - газ, пары, туман;
- GD - газ, пары, туман, пыль;
- IIC - самая опасная газовая среда.

Материалы изготовления насосов Graco Husky

Корпус проточной части доступен в пяти вариантах исполнения:
1. Полипропилен (РР) – универсальный материал и бюджетная альтернатива другим материалам. Модели с корпусом из полипропилена совместимы с широким спектром химических сред.
2. Поливинилиденфторид (ПВДФ/PVDF) – фторопласт обладает исключительно высокими химическими, теплофизическими и механическими свойствами. Модели с корпусом из PVDF используют при работе с серьезными химическими составами, абразивными и высокотемпературными средами.
3. Ацеталь (AC) – характеризуется исключительной стойкостью к растворителям и другим ЛВЖ, а также к абразивным средам. Но модели из ацеталя не используют для кислот и щелочей.
4. Алюминий – модели из алюминия с легкостью справляются с вязкими жидкостями.
Насосы из алюминия и ацеталя обладают хорошей электрической проводимостью (не накапливают статическое электричество). Могут использоваться для нефтепродуктов, масел и антифризов.
5. Нержавеющая сталь 316 – устойчива к коррозии и к среднему химическому воздействию. Модели из нержавеющей стали самые гигиеничные, поэтому подходят для пищевых установок.

Мембраны изготовлены из: тефлона (PTFE), сантопрена (ST), хайтрела (TPE или HY).
В моделях, начиная с Husky 1050, используются комбинированные и литые мембраны.
Комбинированные мембраны из PTFE/Santoprene или PTFE/EPDM: со стороны жидкости всегда мембрана из тефлона (PTFE), со стороны воздуха мембрана из сантопрена (Santoprene) или этилен пропиленового каучука (EPDM).
Литые (формованные) мембраны из PTFE/EPDM: со стороны жидкости тефлоновая (PTFE) сторона мембраны, а к воздуху гибкая подложка из пропиленового каучука (EPDM).

Материалами центральной секции служат алюминий или полипропилен.
В моделях 1590, 2150 и 2200 используется эпоксидное покрытие секции для работы в тяжелых условиях окружающей среды.
Седла клапанов выполняются из полипропилена, PVDF, нержавеющей стали AISI 316, хайтрела, ацеталя.
Шары обратных клапанов изготовлены из того же материала что и мембраны: сантопрен, тефлон, хайтрел, а также из полипропилена, PVDF, нержавеющей стали AISI 316 или закаленной нержавеющей стали.
Материал уплотнительных колец: тефлон или Buna N.


Купить мембранный пневматический насос Graco HUSKY 1590-AL-SS-PTFE-PTFE Вы можете сделав заказ по электронной почте info@nasosy.pro или позвонив по телефону +7 (343) 311-13-14
