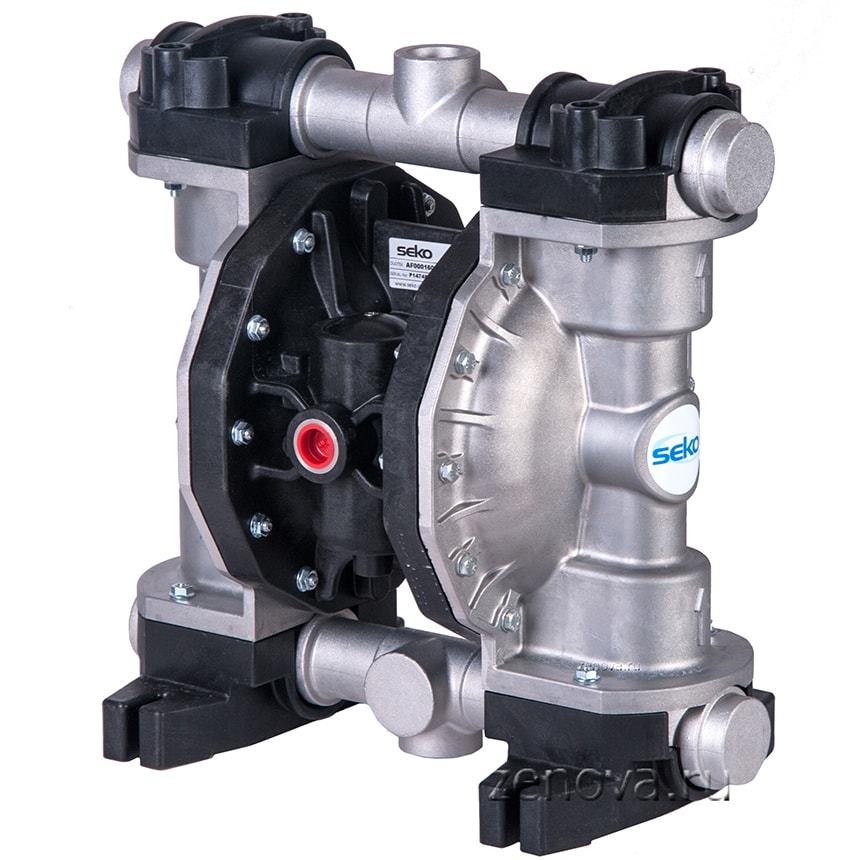

Мембранный пневматический насос Seko AF160AL

Цена: 43950 руб.

Технические данные

Расход, м3/ч: 8,4;
Диаметр твердых включений, мм: 7,5;
Давление, м.в.ст.: 37;
Входной патрубок, мм: 25;
Материал корпуса: Алюминий;
Выходной патрубок, мм: 25;
Материал мембран: PTFE;
Воздушный патрубок, мм: 15;
Макс. темп. жидкости, °C: 95;
ДхШхВ, см: 37х22х35;
Макс. вязкость, сстокс: 35000;
Вес, кг: 16;
Самовсос "по суху", м: 6.

Мембранный пневматический насос Seko AF160AL

Мембранный пневматический насос Seko AF0160AL выполнен из следующих материалов:
- корпус из алюминия,

- мембраны со стороны жидкости из PTFE,
- мембраны со стороны воздуха из Hytrel,
- шарики насоса из нержавеющей стали AISI 316,
- седла из алюминия,
- уплотнительные кольца из Viton.

Насос позволяет перекачивать различные кислоты и щелочи, а также прочие химически активные жидкости с вязкостью до 35 000 cps, в том числе абразивные и с содержанием твердых включений до 7,5 мм.
Давление сжатого воздуха, подаваемого компрессором, должно быть от 2 до 8 бар.
Допустимая температура перекачиваемой жидкости от 0 до + 95°C.

Шум, издаваемый при работе насоса, составляет 75 дБ.
Насос выпускается во взрывобезопасном исполнении по ATEX для зоны 2 (3G).

Насос оснащен двухсторонним пневмоклапаном, который регулирует как подачу воздуха в камеру с мембранами, так и выход воздуха из камеры. В итоге значительно снижаются пульсация перекачиваемой среды и расход воздуха.

Производительность насоса AF0160AL составляет от 2,4 до 10,2 м3/час (от 40 до 170 л/мин), а максимальный напор достигает 80 метров. Высота самовсасывания до 6 метров. В стандартном исполнении диаметр подключений для всасывающей и напорной линий 1" BSP, для воздуха - 1/2" BSP.

График эксплуатационных характеристик модели Seko AF0160AL

График эксплуатационных характеристик модели Seko AF0160AL

На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 8,4 м3/ч жидкости (140 л/мин) с напором 37 метров, расход воздуха при этом составит 900 нл/мин.
Далее на этой странице представлен еще один цифровой график с рабочей кривой насоса при давлении 8 бар.

Габаритный чертеж насоса Seko AF0160AL


Габаритный чертеж насоса Seko AF0160AL

Мембранные пневматические насосы Seko серии Duotek - это относительно недорогие насосы итальянского производства. Они позволяют перекачивать вязкие, абразивные, жидкости с твердыми частицами в режиме самовсоса. В нашем каталоге насосы представлены моделями с максимальной производительностью от 7 до 720 л/мин и диаметром патрубков от 1/4" (6 мм) до 2" (50 мм).

Как и другие диафрагменные насосы, они не имеют электродвигателя и приводятся в действие энергией сжатого воздуха. Производительность моделей регулируется расходом воздуха подключаемого компрессора.Имеют классическую двухмембранную конструкцию с двумя периферийными рабочими камерами.

По сравнению с большинством конкурентов насосы Seko Duotek предлагают намного более лояльный ценник, при том, что они неплохо собраны и достаточно надежны в работе.

Расшифровка обозначений артикула насосов Duotek

Полная маркировка насоса выглядит так: AF 0050 P HT TPV 1 00. Вот, что она означает:
AF - серия насоса
0050 - номинальная производительность литров в минуту
P - корпус из полипропилена (K - фторопласт PVDF, A - алюминий, S - нержавеющая сталь AISI 316).

H - мембрана со стороны воздуха из Hytrel (M - santoprene);
T - мембрана со стороны жидкости из PTFE (тефлона);
T - шариковый клапан из PTFE (тефлона);
P - седло клапана из полипропилена (K - фторопласт PVDF, A - алюминий, S - нержавеющая сталь AISI 316).
V - уплотнительные кольца из FPM (Viton). Также возможны кольца D (EPDM), T (PTFE или тефлон).

1 - резьба BSP (британка).
00 - класс взрывозащиты Зона 2 (взрывоопасная среда может присутствовать временно).


Основные элементы конструкции насоса

Рисунок 1. Основные элементы конструкции насоса

Общие характеристики серии «AF»


- Максимальная производительность от 0,48 до 40,8 м3/час (от 8 до 680 л/мин), максимальный напор 70 метров.
- Давление сжатого воздуха, выдаваемого компрессором должно быть не менее 2 и не более 7 бар;
- Высота самовсасывания до 6 метров, запуск может производиться при пустых трубопроводах, допускается работа на холостом ходу.
- Диаметр подключений: для напорной/всасывающей линий от 1/2" до 2" BSP; для компрессора 4 и 6 мм (модели Р7 и Р18) или от 1/4" BSP до 3/4" BSP (остальные модели).
- Уровень шума от 65 до 80 дБ.

Условия эксплуатации

- Максимальная температура перекачиваемой среды зависит от материала изготовления. Для насосов из полипропилена это 65 °C, для остальных версий 95 °C.
- Рабочая среда по химическому составу должна быть совместима с конструкционными материалами насоса. Эти насосы не используются для перекачки ацетилена, водорода сероуглерода. Модели, содержащие алюминиевые компоненты, контактируемые с перекачиваемой средой, не используются для перекачки трихлорэтана, метилен хлорида или растворителей на основе других галогенпроизводных углеводородов.
- Допускается перекачивание жидкостей с вязкостью до 25000 cps и содержанием твердых включений размером до 8,5 мм в зависимости от модели.
- Скорость жидкости не должна превышать 3,5м/с.
- Для обеспечения функционирования насоса необходимо установить регулирующую задвижку, манометр или защитное реле давления на линии подачи жидкости и запорный клапан на линии всасывания. Уменьшать пульсации в расходной линии рекомендуется применением автоматического демпфера.
- На линии подачи воздуха устанавливаются регулятор давления с манометром, запорный клапан, трехходовой клапан и регулятор расхода.
- Насосы серии Duotek оснащены самосмазывающимися пневматическими распределительными механизмами, которые не требуют дополнительной смазки. Поэтому подаваемый компрессором воздух должен быть чистым и сухим.
- Насосы сертифицированы по ATEX для зон 1или 2. В случае установки в таких зонах компрессор должен отбирать воздух за их пределами, либо использовать инертный газ.
- Насос устанавливается/закрепляется горизонтально, а также может быть прикреплен к потолку. Подающий коллектор должен всегда находиться в верхней части, сам насос обязательно заземляется.

Материалы насосов Seko Duotek

Детали насосов выполняются из следующих материалов:
- Корпус из полипропилена (РР); поливинилденфторида (PVDF); алюминий (Al); Нержавеющая сталь AISI 316.
- Диафрагмы насосов из PTFE (Тефлона) на стороне жидкости. Производителем предусмотрены и другие диафрагмы, но в Россию поставлются только тефлоновые. Со стороны воздуха производитель использует диафрагмы из Santoprene или Hytrel.

- Шары клапанов из PTFE (Тефлона) или нержавеющей стали AISI 316. Шарики из нержавейки следует использовать для перекачивания вязких или плотных жидкостей. Для всех прочих жидкостей лучше подойдут шарики из PTFE.
- Седла клапанов выполняются из того же материала, как и корпус насоса (PP, PVDF, Al, AISI 316).

- Уплотнительные кольца – из PTFE (для металлических насосов), FPM или Viton (для насосов из PVDF и полипропилена) и EPDM (для насосов из полипропилена).

Уплотнительные кольца из PTFE универсальны.
Уплотнительные кольца кольца из Viton подходят почти для всех жидкостей.

Уплотнительные кольца из EPDM должны использоваться для следующих жидкостей (Viton не подходит): соли уксусной кислоты, альдегиды, эфиры, кетоны (например, ацетон).
Уплотнительные кольца из EPDM также лучше подходят для следующих жидкостей (Viton подходит, но хуже): гликоль и прочие незамерзающие жидкости, жидкие удобрения, щелочи (едкий калий, едкий натр, моющие щелочи).

Цены на запчасти для насосов Seko Duotek


Цены на комплекты мембран.
Каждый комплект состоит из 4-х мембран: по 2 мембраны из PTFE - устанавливаются со стороны жидкости и 2 мембраны со стороны воздуха из NBR, Hytrel или Santoprene:

Для модели AF0007 - комплект мембран KM0018NT (NBR + PTFE) стоит 34 евро.

Для модели AF0018 - комплект мембран KM0018NT (NBR + PTFE) стоит 41 евро.

Для модели AF0030 - комплект мембран KM0030MT (Santoprene + PTFE) стоит 67 евро.
Для модели AF0050 - комплект мембран KM0050MT (Santoprene + PTFE) или KM0050HT (Hytrel + PTFE) стоит 123 евро.
Для моделей AF0065 и AF0100 - комплект мембран KM0100MT (Santoprene + PTFE) или KM0100HT (Hytrel + PTFE) стоит 146 евро.

Для моделей AF0160 и AF0250 - комплект мембран KM0160MT (Santoprene + PTFE) или KM0160HT (Hytrel + PTFE) стоит 196 евро.

Для моделей AF0500 и AF0700 - комплект мембран KM0700MT (Santoprene + PTFE) или KM0700HT (Hytrel + PTFE) стоит 395 евро.

Цены на полные ремкомплекты проточной части.
Каждый ремкомплект проточной части состоит из 4-х мембран, 4-х шариков, 4-х седел и уплотнительных колец (от 8 до 12 шт.).

Для модели AF0007P - уплотнительный комплект KF000007PNTTPV стоит 86 евро.
Для модели AF0018P - уплотнительный комплект KF0018PHTTPV стоит 131 евро.
Для модели AF0030P - уплотнительный комплект KF000030PMTTPV стоит 145 евро.
Для модели AF0050P - уплотнительный комплект KF0050PHTTPV стоит 169 евро.
Для модели AF0050K - уплотнительный комплект KF0050KMTTKV стоит 205 евро.

Для модели AF0050AL - уплотнительный комплект KF0050AHTTAT стоит 217 евро.

Для модели AF0050S - уплотнительный комплект KF0050SHTTSV стоит 252 евро.
Для моделей AF0065P и AF00100P - уплотнительный комплект стоит 193 евро.

Для моделей AF0065K и AF00100K - уплотнительный комплект стоит 206 евро.

Для моделей AF0065AL и AF00100AL - уплотнительный комплект стоит 270 евро.

Для моделей AF0065S и AF00100S - уплотнительный комплект стоит 303 евро.
Для моделей AF0160P и AF0250P - уплотнительный комплект стоит 296 евро.

Для моделей AF0160K и AF0250K - уплотнительный комплект стоит 323 евро.

Для моделей AF0160AL и AF0250AL - уплотнительный комплект стоит 467 евро.

Для моделей AF0160S и AF0250S - уплотнительный комплект стоит 507 евро.

Для моделей AF0500P и AF0700P - уплотнительный комплект стоит 780 евро.

Для моделей AF0500K и AF0700K - уплотнительный комплект стоит 766 евро.

Для моделей AF0500AL и AF0700AL - уплотнительный комплект стоит 770 евро.

Для моделей AF0500S и AF0700S - уплотнительный комплект стоит 851 евро.

Цены на воздушные приводы.
Для моделей от AF0007 до AF0050 предусмотрен однокомпонентный воздушный привод (KA).
Для моделей от AF0065 до AF0700 предусмотрен двухкомпонентный воздушный привод: KP (Power kit - наружная часть привода) и KC (Command kit - внутренняя часть привода).

Для модели AF0018 - воздушный привод (KA) стоит 67 евро.

Для модели AF0050 - воздушный привод (KA) стоит 89 евро.

Для моделей AF0065, AF0100, AF0160, AF250 внешний воздушный привод (KP) стоит 60 евро, внутренний воздушный привод (KC) стоит 84 евро.

Для моделей AF0500 и AF0700 внешний воздушный привод (KP) стоит 224 евро, внутренний воздушный привод (KC) стоит 156 евро.

История модификаций насосов серии Seko Duotek


Май 2016 года - модифицированы насосы AF0700. Максимальная производительность снизилась с 719 до 700 л/мин. Пластиковые насосы AF 0700 теперь имеют чуть измененную форму корпуса для большей прочности при работе на высоких давлениях. Насосы из нержавеющей стали AF 0700 поменяли свой дизайн более существенно с целью небольшого уменьшения гарабитов насоса.

Насос Seko Duotek 2013 года и 2016 года

Изменение насоса AF0700S. Слева версия 2013 года, справа версия 2016 модельного года.

2015 год - все насосы Duotek теперь могут работать при максимальном давлении 8 бар (ранее было 7 бар).

2014 год - насосы AF0010, AF0020, AF0030 сняты с производства. Вместо них них начали производиться насосы AF 0007, AF0018, AF0030.
2013 год - начало производства насосов под маркой Seko Duotek.

Купить мембранный пневматический насос Seko AF160AL Вы можете сделав заказ по электронной почте info@nasosy.pro или позвонив по телефону +7 (343) 311-13-14
