Мембранный пневматический насоc Yamada NDP-15BAT

Цена: 43820 руб.

Технические данные

Расход, м3/ч: 2,1;
Диаметр твердых включений, мм: 1;
Давление, м.в.ст.: 25;
Входной патрубок, мм: 15;
Материал корпуса: Алюминий;
Выходной патрубок, мм: 15;
Материал мембран: PTFE;
Воздушный патрубок, мм: 6;
Макс. темп. жидкости, °C: 100;
ДхШхВ, см: 22х19х27;
Макс. вязкость, сстокс: 5000;
Вес, кг: 4;
Самовсос "по суху", м: 1,5.

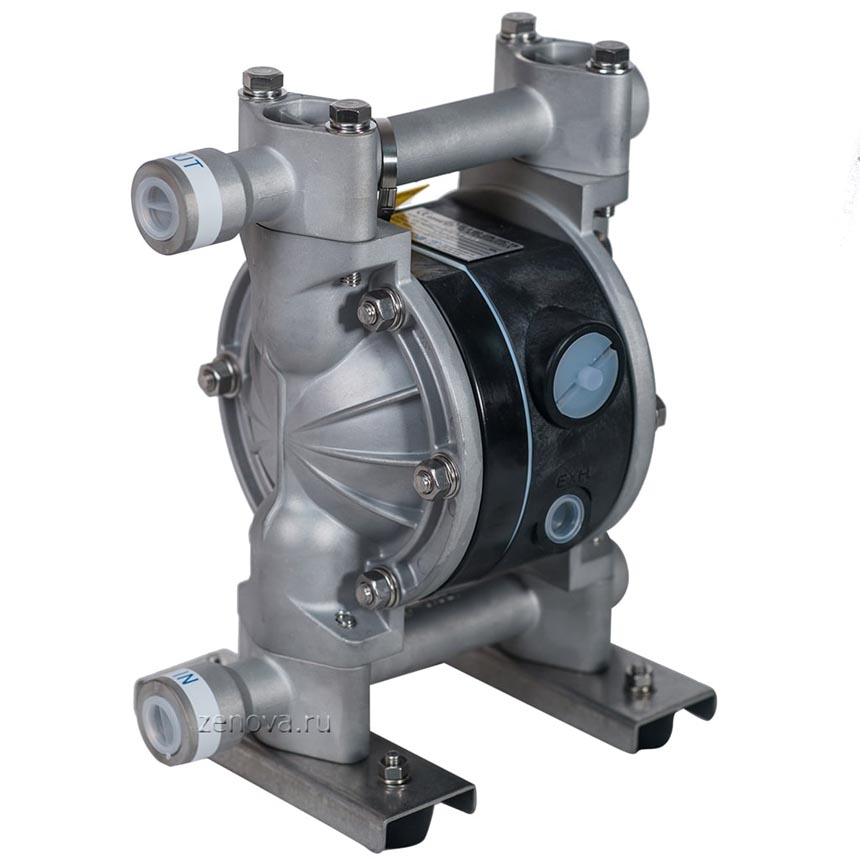

Мембранный пневматический насоc Yamada NDP-15BAT

Мембранный пневматический насос Yamada NDP-15BAT производится в Японии, это промышленный насос, выполненный из износостойких материалов:
- корпус насоса из алюминия (ADC-12)
- мембраны (диафрагмы) из Тефлона (PTFE)
- шариковые обратные клапаны из Тефлона (PTFE)
- седла клапанов из алюминия

- корпус пневмопривода из Ryton (PPS).

Насос Yamada NDP-15BAT работает от энергии сжатого воздуха с давлением до 7 бар.
Предназначен для широкого промышленного применения, включая производства, где важно, чтобы воздух в помещении оставался чистым. Насос оснащен не требующим внутренней смазки пневмоприводом, выходящий из насоса воздух не содержит масла и остается таким же, что и подавался на привод.

NDP-15BAT используется для перекачки рН-нейтральных жидкостей, клейких, вязких и абразивных сред.

Требования к перекачиваемой жидкости:
- температурный диапазон от +4 до +100 °C
- максимальная вязкость 5 000 сСт
- максимальный размер твердых включений 1 мм.

Производительность модели 0,3 – 2,9 м3/ч, что составляет 5 - 48 л/мин, наибольший напор равен 70 м (7 бар).
Рабочее давление воздуха от 1,4 до 7 бар.
За один цикл насос перекачивает 120 см3 жидкости. Максимальная скорость работы 400 циклов в минуту.
Размер впускного и напорного патрубков 1/2 " (15 мм) BSPT. Присоединение пневмопривода 1/4 " (6 мм) BSPT.
Высота самовсоса под заливом до 6,3 м, всухую - до 2,4 м.

При соблюдении химической совместимости материалов насоса к жидкости, он может использоваться как погружной.
Максимальный расход воздуха 350 л/мин.
Уровень звукового давления до 84 дБ.

График рабочих характеристик насоса NDP-15BAT


График рабочих характеристик насоса NDP-15BAT

На графике показана зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха.
Например: при давлении 7 бар оптимальным режимом работы для насоса будет подача 2,1 м3/час жидкости (35 л/мин) с расходом воздуха 18,6 нм3/час (310 нл/мин).
Далее на этой странице представлен еще один цифровой график производительности насоса при давлении 7 бар.

Габаритный чертеж насоса Yamada NDP-15BAT


 Габариты японского насоса Yamada NDP-15

Мембранные пневматические насосы Yamada NDP (производство - Япония) позволяют перекачивать вязкие, агрессивные, абразивные жидкости, в том числе с твердыми включениями.

Серия NDP - это насосы высшего уровня качества, они входят в пятерку самых популярных мембранных пневматических насосов в мире. При производстве насосов используются материалы самого высокого качества, обеспечивающие максимальную стойкость при работе насосов в условиях серьезных механических и температурных нагрузок. Конструкция серии NDP является одной из самых надежных в мире, сами японцы сравнивают их с автоматом Калашникова АК-47 за способность работать в любых условиях, даже при серьезном загрязнении воздушного привода маслом и конденсатом из пневматической линии.

Отличительная особенность серии NDP от прочих мембранных пневматических насосов в том, что у них нет внутренней смазки благодаря использованию особых уплотнительных колец низкого трения (с графитовой пропиткой). Это существенный плюс, упрощающий техническое обслуживание насосов. При разборке и последующей сборке внутренние детали насосов NDP не надо смазывать, а это исключает возможный "человеческий фактор" неправильной смазки, возникающий при тех. обслуживании насосов других марок.

Другой существенный плюс серии NDP заключается в коротком ходе мембран и высокой скорости переключения воздушного привода. Это влечет за собой следующие преимущества:
- Высокая частота тактов работы насоса влечет снижение уровня пульсаций и вибраций, создаваемых насосами. В этом можно убедиться, обратив внимание, что насосы NDP имеют резиновые ножки, их даже не обязательно жестко фиксировать к полу болтами.
- Короткий ход мембраны существенно продлевает ее жизнь, потому что мембрана никогда не находится в состоянии перенапряжения.

- Короткий ход мембраны также означает, что для ее перемещения требуется минимальное усилие. Как следствие - насосы Yamada NDP могут стартовать с рекордно низкого давления в пневматической линии 0,5 бар. На практике это означает, что насосы NDP при работе в задачах с низким давлением в напорной линии могут потреблять существенно меньше сжатого воздуха по сравнению с конкурентами.

Насосы Yamada NDP имеют классическую конструкцию с периферийными гидравлическими камерами и множество вариантов по материалам исполнения. Серия представлена насосами восьми базовых типоразмеров, начиная с мощного NDP-80 и заканчивая компактными моделями NDP-05 и NDP-15, которые могут быть использованы в составе более крупных систем и агрегатов. Сертифицированы по стандартам качества ISO 9001.


Устройство насоса Yamada серии NDP

Рисунок 1. Устройство насоса Yamada серии NDP

Особенности конструкции пневмопривода

Главное, что отличает серию NDP от аналогов других производителей, это конструкция пневмопривода. В его корпусе кроме воздушного клапана установлены два направляющих (пилотных) клапана. Они не только обеспечивают надежное переключение воздушного клапана, но и упрощают конструкцию пневмопривода. Так как привод получает энергию сжатого воздуха, работа и производительность насоса напрямую зависят от воздушного клапана. В насосах NDP применяются унифицированные патентованные воздушные клапаны собственного производства с пружинами особой конструкции, которые обеспечивают исключительную прочность и долговечность и протестированы более 300 миллионов циклов.


Пневмоклапан мембранного насоса Yamada

Рисунок 2. Унифицированные патентованные клапаны Yamada

Воздушный и направляющий клапаны не имеют трущихся уплотнений и не требуют смазки, что дает следующие преимущества:
- насосы абсолютно не загрязняют воздух и используются в помещениях, где это особенно важно (пищевая, электронная промышленность и т.п.);
- значительно упрощается техническое обслуживание, так как конструкция не засоряется и не требуется искать смазку подходящей марки и заново смазывать детали насоса;
- с другой стороны, насосы NDP не боятся работы в помещениях, где в воздухе уже присутствуют масло или влага, влияющие на качество уплотнений и смазки. Вероятность засорения и остановки насоса по этой причине сводится к нулю.

Расшифровка обозначений насоса Yamada NDP


Расшифровка обозначения насоса Yamada NDP

В качестве примера расшифруем обозначение насоса на примере модели NDP-15BPT
NDP - серия
15 - размер подключения в мм (05,10,15,20, 25, 32, 40, 50, 80);
B - шариковый обратный клапан (F-плоский клапан);
P - материал корпуса насоса полипропилен (А - алюминий, F - чугун, S - нержавеющая сталь, V - PVDF Kynar );
T - материал мембраны Тефлон ( S - Сантопрен, Н - Хайтрел).

Эксплуатационно - технические характеристики серии
В зависимости от типоразмера, насосы отличаются следующими показателями:
- производительность от 0,06 до 48,6 м3/час (от 1 до 840 л/мин), максимальный напор 70 метров. Производительность зависит от вязкости перекачиваемой среды и от материала мембран. Производительность уменьшается с увеличением вязкости и будет несколько ниже в случае использования мембран из тефлона;
- высота самовсасывания под заливом от 2,3 до 9,2 метра, всухую - от 1,5 до 5,8 метра. Запуск может производиться при пустых трубопроводах, допускается работа на холостом ходу;
- давление подаваемого компрессором воздуха от 1,4 до 7 бар;
- производительность полностью регулируется расходом воздуха подключаемого компрессора. Максимальный расход воздуха, в зависимости от модели, от 200 до 6000 л/мин;
- диаметр подключений для напорной/всасывающей линий от 1/4" до 3", для компрессора от 1/4" до 3/4" на входе и от 1/4" до 1" на выходе с глушителем.

Условия эксплуатации


- В зависимости от модели допускается вязкость перекачиваемой среды от 5000 до 30000 Cps.
- В зависимости от модели допускается содержание в жидкости твердых включений размером от 1 до 10 мм.
- Все модели NDP в металлическом корпусе в размерах от 05 до 40 имеют сертификат ATEX 2G (зона 1), то есть могут работать во взрывоопасной атмосфере и перекачивать такие жидкости, как бензин, керосин и т.д. Модели NDP-50 и NDP-80 из металла для работы во взрывоопасной зоне 1 должны использовать специальные кондуктивные мембраны.

- В зависимости от модели температура перекачиваемой жидкости может быть от -40 до +120 °C:
- Насосы из полипропилена могут работать при температуре жидкости от 0 до +82 °C;
- Насосы из металла имеют температурные ограничения, определенные мембранами насоса;
- Мембраны из Santoprene (TPO) могут работать при температуре жидкости от -23 до +100 °C;
- Мембраны из Hytrel (TPEE) могут работать при температуре жидкости от -18 до +120 °C;
- Мембраны из EPDM могут работать при температуре жидкости от -40 до +100 °C;
- Мембраны из PTFE могут работать при температуре жидкости от +4,5 до +100 °C;

- Максимальная температура окружающей среды 70 °C.
- Насосы NDP без проблем работают в режиме сухого хода. Исключение - насосы с мембранами PTFE. Длительный сухой ход для насосов с мембранами PTFE (более 10 минут) влечет нарушение формы мембраны и снижение срока ее службы.

- Сжатый воздух, подаваемый в насос, должен иметь обычную влажность (не должен быть пересушенным), за счет влаги происходит смазка внутренних уплотнений насоса. Если сжатый воздух на входе очень сухой, то следует добавлять в него минимальное количество влаги или масла при помощи фильтра-лубрикатора на входе в насос.

- Для увеличения срока службы мембраны и уменьшения расхода воздуха рекомендуется устанавливать датчик сухого хода и пневматический датчик (контроллер) уровня жидкости. При работе с опасными и дорогими жидкостями не помешает датчик разрыва мембраны. И, традиционно для данного типа насосов, будет полезен демпфер гашения пульсаций в напорной линии. Все эти аксессуары выпускаются компанией Yamada.

Материалы конструкции насосов NDP

С целью обеспечения работы с различными по химическому составу и агрессивности средами при изготовлении насосов используется широкий спектр материалов.
Материалы корпуса:
1. Армированный стекловолокном полипропилен (PPG)
3. Фторопласт (PVDF)
4. Алюминий ADC12
5. Нержавеющая сталь SCS14
7. Чугун FC250 - для моделей NDP-40-50-80

Материалы корпуса пневмопривода
У насосов с пластиковыми корпусами пневмопривод из PPG, а у насосов из алюминия, стали и чугуна корпус пневмопривода алюминиевый или PPG. По заказу выполняется покрытие тефлоном или электролитическим никелевым напылением.

Материалы для производства мембран:
1. Тефлон (PTFE) – для всех моделей
2. Неопрен (CR) - для всех моделей кроме NDP-05 и NDP-32
3. Нитрилкаучук (NBR) - для всех моделей кроме NDP-05
4. Этиленпропиленовый каучук (EPDM) - для всех моделей кроме NDP-05 и NDP-32
5. Сантопрен (TPO) - для всех моделей кроме NDP-05 и NDP-32
6. Фторкаучук (FKM) - для всех моделей кроме NDP-05 и NDP-32
7. Хайтрел (TPEE) - для всех моделей кроме NDP-05 и NDP-32
При производстве обратных клапанов гидравлических камер используются абсолютно все вышеперечисленные материалы. При этом шары, седла и направляющие клапанов подбираются в соответствии с материалом мембраны и корпуса.

Специальные варианты исполнения.

Еще одной отличительной особенностью серии NDP является возможность повышения функциональных возможностей насосов с помощью различных вариантов специального исполнения.
1. Стандартное исполнение, в котором серия представлена типоразмерами NDP-05-15-20-25-32-40-50-80.
2. Высоконапорное исполнение. Давление перекачиваемой среды в напорной линии увеличивается до 14 бар при давлении подаваемого воздуха 7 бар. Это достигается путем подачи давления на обе мембраны одновременно за счет использования соединяющего их полого штока. При этом производительность у моделей будет примерно вдвое меньше стандартного исполнения. Данная версия доступна для моделей NDP-20-25-40-50-80.
3. Исполнение для высокоабразивных сред. Это возможно только для модели NDP-50, на которой, в данном случае, устанавливаются плоские (лепестковые) откидные клапаны проточной части. Выходной коллектор расположен снизу, а входной - в верхней части насоса. Данная конструкция позволяет перекачивать жидкости с твердыми включениями до 30 мм.
4. Модели NDP-40-50-80 могут выпускаться в варианте, предназначенном для перекачивания порошков.
5. Модели NDP-15-20 в специальном исполнении могут быть использованы в роли бочкового насоса.
6. Варианты с раздельным исполнением коллекторов для смешивания или перекачивания двух жидкостей с одинаковой плотностью: две всасывающих линии на одну или две напорных линии или одна всасывающая на две напорных линии. Данная конструкция применима для NDP-05-15-20-25.
7. Насосы NDP-20 и NDP-25 имеют варианты исполнения с повышенной коррозионной стойкостью (NDP-P).
8. На базе серии NDP выпускаются две линейки насосов NDP-E (модели 20, 25,40,50,80) и NDP-H (модели 40,50,80). В первом случае это насосы с электронным управлением, во втором - с механическим управлением пневмоприводом.
