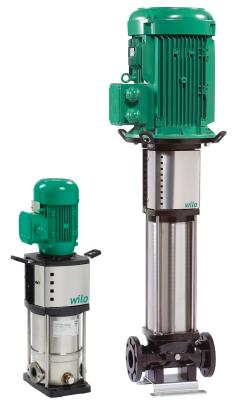

Насос Wilo-Helix V

Тип



Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подключениями

Применение



  • Водоснабжение и повышение давления
  • Промышленные циркуляционные системы
  • Технологическая вода
  • Контуры циркуляции охлаждающей воды
  • Системы пожаротушения
  • Моечные установки
  • Ирригация

Исполнение из нержавеющей стали 1.44xx для агрессивных перекачиваемых сред

Насос Wilo-Helix V

Обозначение



Пример: Helix V 2202/2-3/16/E/X/K/../400-50
Helix V Вертикальный многоступенчатый высоконапорный центробежный насос в линейном исполнении
22 Расход в м3
02 Количество рабочих колес
2 Количество обточенных рабочих колес (опция)
3 Материал насоса
  1 = корпус насоса 1.4301 (AISI 304)
гидравлика 1.4307 (AISI 304L)
(только Helix VE 16.. и ниже)
  2 = корпус насоса 1.4409 (AISI 316L)
гидравлика 1.4404 (AISI 316L)
  3 = корпус насоса EN-GJL-250 (с покрытием KTL)
гидравлика 1.4307 (AISI 304L)
(только Helix VE 22.. и выше)
16 Максимальное рабочее давление в бар
  16 = 16 бар (фланец PN 16)
  25 = 25 бар (фланец PN 25)
  30 = 30 бар (фланец PN 40)
E Вид уплотнения
E = EPDM
V = FKM
X Специальная версия „X-Care”
K скользящее торцевое уплотнение в виде картриджа
.. опция
400 Подключаемое напряжение в В
50 Частота в Гц

Особенности/преимущества продукции



  • Гидравлика 2D/3D с оптимизацией по КПД, изготовленная методом лазерной сварки
  • Стандартный мотор IE2 IEC, трехфазный, двухполюсный (мотор IE3 по заказу)
  • Насосы HELIX благодаря своему модульному корпусу (возможна регулировка высоты и фланца) могут встраиваться в уже существующие трубопроводы
  • Helix V 22-52: Точки подключения для датчиков давления на корпусе насоса обеспечивают удобство контроля и управления работой насоса (по заказу для стандартного исполнения, а также на моделях для агрессивных перекачиваемых сред)
  • Вся серия HELIX поставляется с удобными скользящими торцевыми уплотнениями в виде картриджа X-Seal (со стандартным уплотнением), обеспечивающими быстрое и удобное техническое обслуживание
  • Благодаря сменной муфте (начиная с 7,5 кВт) можно заменять скользящее торцевое уплотнение, не демонтируя при этом мотор
  • Стандартное положение клеммной коробки, предусмотренное на всасывающем фланце, можно при желании изменить
  • Промежуточные подшипники (Al203/CW) обеспечивают долгий срок службы
  • Коррозионностойкий вал благодаря втулке из высококачественной стали
  • Допуск WRAS/ACS для всех деталей, находящихся в контакте с перекачиваемой средой

Технические характеристики



  • Электроподключение: 3~400 В (±10 %), 50 Гц
  • Диапазон температуры перекачиваемых сред:
    • Helix V 2 – 16 (EPDM): от -30 до 120 °C
    • Helix V 2 – 16 (FKM): от -15 до 90 °C
    • Helix V22 – 52 (EPDM): от -20 до 120 °C
    • Helix V22 – 52 для агрессивных перекачиваемых сред (FKM): от -15 до 90 °C (-30 °C с уплотнением из EPDM по заказу)
  • Макс. рабочее давление: 16/25/30 бар
  • Класс защиты: IP 55
  • Макс. температура окружающей среды: +40 °C (более широкий диапазон температур по заказу)
  • Доступные модели:
    • Helix V 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005
    • Helix V 22 – 52: PN 16 и PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005

Оснащение/функции



  • Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.

Wilo-Helix V

Описание/конструкция



  • По запросу насосы можно подобрать под определенные условия (например, защиту мотора, взрывозащиту, более широкий диапазон температур).
  • Серия Helix имеется также со встроенным частотным преобразователем

Общие указания – директивы ErP (экологический дизайн)



  • Базовое значение MEI для водяных насосов с оптимальным КПД ≥ 0,70.
  • КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
  • При различных рабочих точках данный водяной насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.

Минимальный индекс эффективности (MEI)

≥ 0.7

Материалы



Helix V 2, 4, 6, 10, 16:

Стандартная версия

  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307
  • Корпус насоса из нержавеющей стали 1.4301
  • Фундаментальная рама и фонарь EN-GJL-250 (катафорезное покрытие)
  • Вал из нержавеющей стали 1.4301 или 1.4462 (в зависимости от исполнения)
  • Втулка под скользящим торцевым уплотнением 1.4404
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301



Для агрессивных сред

  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404
  • Корпус насоса из нержавеющей стали 1.4404
  • Вал из нержавеющей стали 1.4404 или 1.4462 (в зависимости от исполнения)
  • Втулка под скользящим торцевым уплотнением 1.4404
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4404



Helix V 22, 36, 52:

Стандартная версия

  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307
  • Корпус насоса из серого чугуна EN-GJL 250 с покрытием KTL, свободный фланец из чугуна с шаровидным графитом EN-GJS 400 для Helix V 36-52.
  • Вал из нержавеющей стали 1.4057
  • Втулка под скользящим торцевым уплотнением 1.4404
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301



Для агрессивных сред

  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 с пассивированием для максимально возможной коррозионной стойкости
  • Корпус насоса: все соприкасающиеся с рабочей средой части из нержавеющей стали 1.4409; свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix V 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix V 36-52.
  • Фундаментальная рама из нержавеющей стали 1.4301
  • Вал из нержавеющей стали 1.4404 или 1.4462 (в зависимости от исполнения)
  • Втулка под скользящим торцевым уплотнением 1.4404
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Напорный кожух из нержавеющей стали 1.4404

Объем поставки



  • Многоступенчатый высоконапорный центробежный насос Helix V
  • Helix V 2 – 16: овальные контрфланцы с соответствующими винтами и уплотнительными кольцами круглого сечения (тип PN16) или шпильками и уплотнениями при использовании контрфланца (вариант PN25 с фланцем круглой формы)
  • Helix V 22 – 52: шпильки и уплотнения при использовании контрфланца (PN16 и PN25 с фланцем круглой формы)
  • Инструкция по монтажу и эксплуатации
  • Встроенная воронка для облегчения заполнения насоса (только для Helix V 2 – 16)
